Bmp180 описание на русском. Датчик атмосферного давления BMP085 и Arduino. Код и подключение
BMP085 – это сенсор для контроля барометрического давления (кроме этого, он еще контролирует и температуру).
Датчик используется во многих проектах, в том числе и с использованием Arduino, так как у него практически нет аналогов. Кроме того, стоит он тоже недорого. Первый вопрос, который возникает: а зачем кому-то мерять атмосферное давление? На то есть две причины. Первая - контролировать высоту над уровнем моря. С увеличением высоты над уровнем моря, давление падает. Очень удобно в походах, в качестве альтернативы GPS навигаторам. Кроме того, показатель атмосферного давления используют для прогнозирования погоды.
На смену BMP085 в свое время пришел датчик BMP180, который подключается к Arduino и другим микроконтроллерам так же как и его предшественник, но при этом меньше и стоит дешевле.
Технические характеристики BMP085
- Диапазон чувствительности: 300-1100 гПа (9000 м - 500 м над уровнем моря);
- Разрешающая способность: 0.03 гПа / 0.25 м;
- Рабочая температура -40 до +85°C, точность измерения температуры +-2°C;
- Подключение по i2c;
- V1 на модуле использует 3.3 В питания и питания логики;
- V2 на модуле использует 3.3-5 В питание и питание логики;
После перезагрузки Arduino IDE, можете запустить первый скетч-пример, код которого приведен ниже:
#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BMP085_U.h>
Adafruit_BMP085_Unified bmp = Adafruit_BMP085_Unified(10085);
void setup(void)
Serial.begin(9600);
Serial.println("Pressure Sensor Test"); Serial.println("");
/* Инициализируем сенсор */
if(!bmp.begin())
/* Если появилась надпись: "There was a problem detecting the BMP085 ...",
Проверьте правильность подключения сенсора */
Serial.print("Ooops, no BMP085 detected ... Check your wiring or I2C ADDR!");
sensors_event_t event;
bmp.getEvent(&event);
/* отображаем результаты (барометрическое давление измеряется в гПа) */
if (event.pressure)
/* Отображаем атмосферное давление в гПа */
Serial.print("Pressure: "); Serial.print(event.pressure); Serial.println(" hPa");
Открываем окно серийного монитора (скорость передачи данных - 9600). Наш скетч должен выводить данные о давлении в гПа (гектопаскалях). Можно проверить работоспособность сенсора, нажав пальцем на сенсор. На рисунке показаны значения давления после нажатия пальцем.
Измерение высоты над уровнем моря
Вы наверняка знаете, что давление падает с увеличением высоты. То есть, мы можем рассчитать высоту, зная давление и температуру. Опять таки, математику мы оставим за кадром. Если вам интересны расчеты, можете ознакомиться с ними на этой странице Википедии .
В примере, который приведен ниже будет использована дополнительная библиотека Arduino. Для расчета высоты с помощью датчика BMP085, обновите функцию "void loop()". Необходимые изменения скетча приведены в скетче ниже. В результате вы получите значение температуры на основании уровня давления и значения температуры.
/* создаем новое событие (event) для сенсора */
sensors_event_t event;
bmp.getEvent(&event);
/* отображаем результаты (барометрическое давление в гПа) */
if (event.pressure)
/* отображаем атмосферное давление в гПа */
Serial.print("Pressure: ");
Serial.print(event.pressure);
Serial.println(" hPa");
/* для расчета высоты с определенной точностью, необходимо знать *
* среднее давление и температуру окружающей среды
* в градусах по цельсию в момент снятия показаний*
* если у вас нет этих данных, можно использовать "значение по умолчанию",
* которое равно 1013.25 гПа (это значение определено как
* SENSORS_PRESSURE_SEALEVELHPA *
* в файле sensors.h). Но в результаты будут не точными*
* необходимые значения можно найти на сайтах с прогнозами температур*
* или на ресурсах информационных центров при больших аэропортах*
* например, для Париже, Франция, можно найти текущее среднее значение давления*
* по на сайте: http://bit.ly/16Au8ol */
/* получаем текущее значение температуры с датчика BMP085 */
float temperature;
bmp.getTemperature(&temperature);
Serial.print("Temperature: ");
Serial.print(temperature);
Serial.println(" C");
/* конвертируем полученные данные в высоту */
/* обновляем следующую строку, отображая текущие значения */
float seaLevelPressure = SENSORS_PRESSURE_SEALEVELHPA;
Serial.print("Altitude: ");
Serial.print(bmp.pressureToAltitude(seaLevelPressure,
Serial.println(" m");
Serial.println("");
Serial.println("Sensor error");
Запускаем скетч и видим рассчитанную высоту над уровнем моря.
Точность показаний BMP085 можно значительно увеличить, уточнив среднестатистическое значение давления, которое меняется в зависимости от погоды. Каждый 1 гПа давления, который мы не учли, приводит к ошибке в 8.5 метра!
На рисунке ниже приведены значения давлений с одного из информационных ресурсов европейского аэропорта. Желтым цветом выделено значение давления, которое нам можно использовать для уточнения результатов.
Изменим в нашем скетче следующую строку, записав в ней актуальное значение (1009 гПа):
float seaLevelPressure = 1009;
В результате мы получим несколько другие результаты:
Совет: когда вы уточняете давление, не забудьте привести используемые данные к гПа.
Использование BMP085 (API v1)
Повторимся в очередной раз: для того, чтобы узнать давление и высоту над уровнем моря, надо провести некоторые расчеты. Но все они уже включены в библиотеку Adafruit_BMP085 Arduino Library (API v1), скачать которые можно ссылке .
После установки библиотек, необходимо перезагрузить Arduino IDE
После перезагрузки можете запустить первый скетч-пример:
#include <Wire.h>
Adafruit_BMP085 bmp;
Serial.begin(9600);
Serial.println(" *C");
Serial.print("Pressure = ");
Serial.println(" Pa");
Serial.println();
После прошивки вашего Arduino, откройте серийный монитор. Установите скорость обмена данными на 9600. Скетч будет выводить температуру в градусах по Цельсию и давление в паскалях. Если вы приложите палец к чувствительному элементу датчика, температура и давление увеличатся:
Измерение высоты над уровнем моря (API v1)
Для контроля высоты над уровнем моря, достаточно просто запустить скетч, который приведен ниже:
#include <Wire.h>
#include <Adafruit_BMP085.h>
Adafruit_BMP085 bmp;
Serial.begin(9600);
Serial.print("Temperature = ");
Serial.print(bmp.readTemperature());
Serial.println(" *C");
Serial.print("Pressure = ");
Serial.print(bmp.readPressure());
Serial.println(" Pa");
// рассчитываем высоту над уровнем моря, отталкиваясь от значений
//"стандартного" барометрического давления, равного 1013.25 милибар = 101325 Паскаль
Serial.print("Altitude = ");
Serial.print(bmp.readAltitude());
Serial.println(" meters");
Serial.println();
Запускаем скетч для отображения результатов:
Судя по показаниям выше, мы находимся на высоте -21.5 метра относительно уровня моря. Но ведь мы знаем, что находимся над морем! Вспоминаем о той же проблеме, что и при использовании API V2. Надо учесть погоду! Ок. Предположим, мы нашли качественный метеорогический веб-сайт и давление составляет 101,964 Па. Открываем пример Examples->BMP085test в Arduino IDE и правим строку, которая выделена на рисунке ниже:
В эту строку надо ввести данные текущего давления. После нового запуска, вы обнаружите, что данные разительно поменялись и у нас получилось 29.58 метров со знаком плюс, что гораздо больше похоже на правду.
Оставляйте Ваши комментарии, вопросы и делитесь личным опытом ниже. В дискуссии часто рождаются новые идеи и проекты!
Датчик абсолютного давления и температуры (последним сегодня уже никого не удивишь) Bosch BMP180 . Датчик не нов и хорошо известен, datasheet изучен вдоль и поперек, а библиотек целая куча.
Характеристики:
- Диапазон измерения давления: 300 – 1100 hPa.
- Напряжение питания: от 1.8 — 3.3 и 5V(если на плате стоит стабилизатор напряжения).
- Низкое энергопотребление: 3 мкА (режим ультра-низкого энергопотребления)
- Точность: режим пониженного энергопотребления, разрешение 0.06hPa (0,5 м).
- Высокий линейный режим с разрешением 0.02hPa (0,17 м).
- Подключение: интерфейс I2C .
- Возможность измерения температуры в диапазоне -40 … +85 ° C.
- Время отклика: 5ms — 7.5ms (standart mode).
- Ток в режиме ожидания: 0,1 мкA
Принцип действия датчика BMP180:
В датчике имеется герметичная камера, одна из стенок которой является гибкой мембраной с установленными на ней тензодатчиками. Мембрана прогибается пропорционально разности давлений внутри камеры и снаружи, что влияет на изменение сопротивления тензодатчиков электрическому току. Так же имеется термодатчик, сопротивление которого меняется пропорционально температуре. АЦП (аналого-цифровой преобразователь) переводит результаты изменений датчиков в цифровые данные «некомпенсированные результаты
», которые доступны для чтения из регистров датчика: «Out MSB», «Out LSB» и «Out xLSB». Для компенсации указанных результатов (компенсации смещения, температурной зависимости, погрешностей при изготовлении, неоднородностей материалов и т.д.) каждый датчик калибруется на заводе, и в EEPROM записываются индивидуальные для каждого датчика 11 калибровочных коэффициентов
(176 бит)
, которые доступны для чтения из регистров датчика: «AC1», «AC2», «AC3», «AC4», «AC5», «AC6», «B1», «B2», «MB», «MC», «MD».
Не допускайте попадания на датчик влаги и прямых солнечных лучей.
Алгоритм получения данных:
- Чтение калибровочных коэффициентов:
Чтение значений из одноименных регистров:
short
AC1, AC2, AC3, B1, B2, MB, MC, MD;
unsigned short
AC4, AC5, AC6;
- Чтение температуры: (некомпенсированное значение)
Записываем в регистр «Measurement Control» значение: 0x2E;
Читаем результат из регистров «Out MSB» и «Out LSB»;
- Чтение давления: (некомпенсированное значение)
Записываем в регистр «Measurement Control» значение: 0x34 + (OSS<<6);
Ожидаем спад флага состояния «CSO» в «0»;
Читаем результат из регистров «Out MSB», «Out LSB» и «Out xLSB»;
long UP = («Out MSB»<<16 + «Out LSB»<<8 + «Out xLSB») >> (8-OSS);
- Вычисление действительных значений
Код и подключение.
Датчик достаточно популярный. Чаще всего он идет уже с обвязкой в виде готового модуля. Вы без труда найдете много разных, готовых библиотек. Я остановился на BMP180_Breakout_Arduino_Library. Скачать можно с GitHub или с нашего сайта .
Подключение описано в библиотеке, но я его продублирую на всякий случай:
SCL(clock)
- Uno,Nano,Pro к А5
- Mega,Due к 21
- Leonardo к 3
SDA(Data)
- Uno,Nano,Pro к А4
- Mega,Due к 20
- Leonardo к 2
VIN — к +5 вольта.
IO — Этот вывод есть на некоторых платах, питание в обход стабилизатора. НЕ больше 3.3 вольта .
GND — подключаем к минус.
Ну вот примерочный код с пояснениями:
#include
Барометр — это устройство, которое измеряет атмосферное давление. То есть давление воздуха, который давит на нас со всех сторон. Еще со школы мы знаем, что первый барометр представлял собой тарелку с ртутью, и перевернутой пробиркой в ней. Автором этого устройства был Эванджели́ста Торриче́лли — итальянский физик и математик. Снять показания ртутного барометра можно так же просто, как и показания спиртового термометра: чем давление снаружи колбы больше, тем выше столбик ртути внутри неё. Пары ртути, как известно, весьма ядовиты.
Позже, появился более безопасный прибор — барометр-анероид. В этом барометре ртуть была заменена на гофрированную коробку из тонкой жести, в которой создано разрежение. Под воздействием атмосферы, коробочка сжимается и через систему рычагов поворачивает стрелку на циферблате. Вот так выглядят эти два барометра. Слева — анероид, справа — барометр Торричелли.
Зачем нам может понадобиться барометр? Чаще всего, этот прибор используют на летательных аппаратах для определения высоты полета. Чем выше аппарат поднимается над уровнем моря, тем меньшее давление испытывает бортовой барометр. Зная эту зависимость, легко определить высоту.
Другой распространенный вариант использования — самодельная погодная станция. В этом случае мы можем использовать известные зависимости грядущей погоды от атмосферного давления. Помимо барометра, на такие станции ставят датчики влажности и температуры.
Электронный барометр
Такие громоздкие барометры мы не сможем использовать в робототехнике. Нам нужен миниатюрный и энергоэффективный прибор, который легко подключается к той же Ардуино Уно. Большинство современных барометров делают по технологии МЭМС, так же как и гиротахометры с акселерометрами. МЭМС барометры основаны на пьезорезистивном, либо на тензометрическом методе, в которых используется эффект изменения сопротивления материала под действием деформирующих сил.
Если открыть корпус МЭМС барометра, можно увидеть чувствительный элемент (справа), который находится прямо под отверстием в защитном корпусе прибора, и плату управления (слева), которая осуществляет первичную фильтрацию и преобразование измерений.
Датчики BMP085 и BMP180
К самым доступным датчикам давления, которые часто используются полетных контроллерах и в разного рода самодельных электронных устройствах, можно отнести датчики компании BOSH: BMP085 и BMP180. Второй барометр более новый, но полностью совместимый со старой версией.
Немного важных характеристик BMP180:
- диапазон измеряемых значений: от 300 гПа до 1100 гПа (от -500м от +9000м над уровнем моря);
- напряжение питания: от 3.3 до 5 Вольт;
сила тока: 5 мкА при скорости опроса — 1 Герц; - уровень шума: 0.06 гПа (0.5м) в грубом режиме (ultra low power mode) и 0.02 гПа (0.17м) а режиме максимального разрешения (advanced resolution mode).
Теперь подключим этот датчик к контроллеру, и попробуем оценить атмосферное давление.
Подключение BMP180
Оба датчика имеют I2C интерфейс, так что их без проблем можно подключить к любой платформе из семейства Ардуино. Вот как выглядит таблица подключения к Ардуино Уно.
| BMP 180 | GND | VCC | SDA | SCL |
| Ардуино Уно | GND | +5V | A4 | A5 |

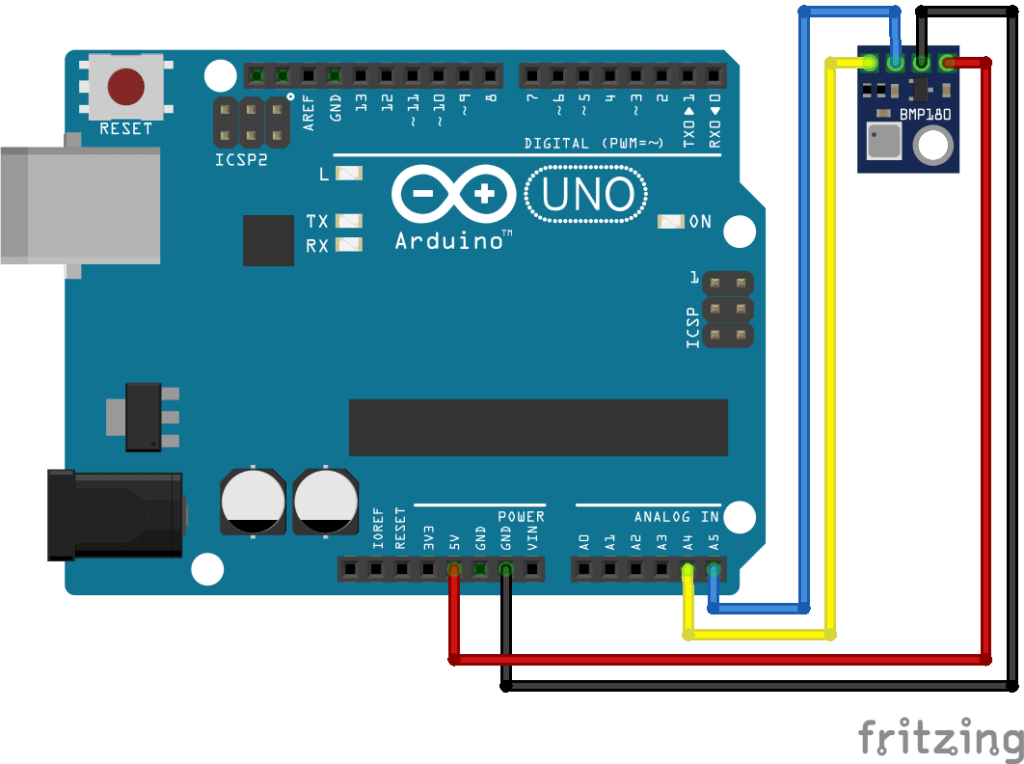

Принципиальная схема
Внешний вид макета
Программа
Для работы с датчиком нам понадобится библиотека: BMP180_Breakout_Arduino_Library
Скачиваем её из репозитория, и устанавливаем в Arduino IDE. Теперь все готово для написания первой программы. Попробуем получить сырые данные из датчика, и вывести их в монитор COM порта.
#include
Процедура получения заветного давления из датчика не такая тривиальная, и состоит из нескольких этапов. В упрощенном виде алгоритм выглядит так:
- запрашиваем у барометра показания встроенного датчика температуры;
- ждем время A, пока датчик оценивает температуру;
- получаем температуру;
- запрашиваем у барометра давление;
- ждем время B, пока датчик оценивает давление;
- получаем значение давления;
- возвращаем значение давления из функции.
Время B зависит от точности измерений, которая задается в функции startPressure . Единственный аргумент этой функции может принимать значения от 0 до 3, где 0 — самая грубая и самая быстрая оценка, 3 — самая точная оценка давления.
Загружаем программу на Ардуино Уно, и наблюдаем поток измерений атмосферного давления. Попробуем поднять датчик над головой, и опустить до уровня пола. Показания будут немного меняться. Осталось только разобраться, как нам преобразовать эти непонятные числа в высоту над уровнем моря.
Преобразование давления в высоту над уровнем моря
Датчик BMP180 возвращает величину давления в гектопаскалях (гПа). Именно в этих единицах принято измерять атмосферное давление. 1 гПа = 100 Паскалей. Известно, что на уровне моря давление в среднем составляет 1013 гПа, и каждый дополнительный метр над уровнем моря будет уменьшать это давление всего на 0.11 гПа (примерно).
Таким образом, если мы вычтем из результата функции getPressure число 1013, и разделим оставшуюся разность на 0.11, то мы получим значение высоты над уровнем моря в метрах. Вот так изменится наша программа:
Void loop(){ double P, Alt; P = getPressure(); Alt = (P - 1013)/0.11; Serial.println(Alt, 2); delay(100); }
В действительности, давление зависит от высоты над уровнем моря нелинейно, и наша формула годится лишь для высот на которых мы с вами обычно живем. Благо, человечеству известная более точная зависимость давления от высоты, которую мы можем применить для получения более точных результатов.
Здесь p — измеренное в данной точке давление, p0 — давление относительно которого идет отсчет высоты.
В библиотеке SFE_BMP180 уже есть функция, которая использует указанную. формулу для получения точной высоты. Используем её в нашей программе.
#include
Я не стал полностью копировать функцию getPressure, чтобы сохранить читабельность текста.
В программе появилась еще одна переменная P0 — это давление, которое мы измерим на старте программы. В случае летательного аппарата, P0 будет давлением на взлетной площадке, относительно которой мы начнем набор высоты.
Визуализация
Теперь попробуем отобразить показания давления в программе SFMonitor , и посмотрим как меняется давление при движении датчика на высоту 2 метра.
Static const byte PACKET_SIZE = 1;
static const byte VALUE_SIZE = 2;
static const boolean SEPARATE_VALUES = true;
#include

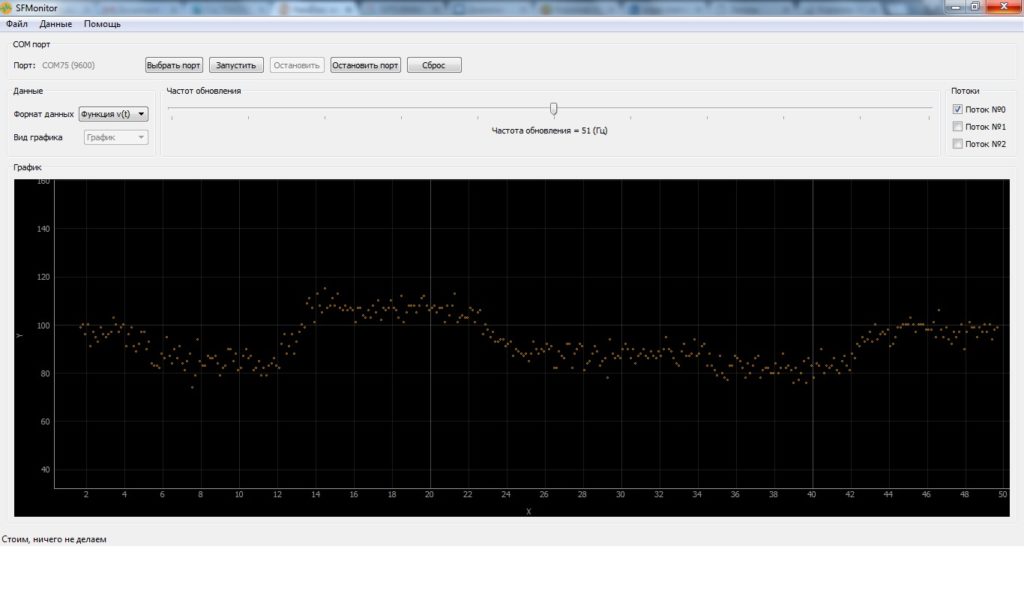

В результате работы программы получим график давления в Паскалях:
Заключение
Как мы уяснили из урока, определение высоты над уровнем моря не такая тривиальная задача. Мало того, что давление зависит от высоты нелинейно, так еще картину портят различные внешние факторы. Например, давление у нас дома постоянно меняется с течением времени. Даже за несколько минут, высота измеренная нашим прибором может варьироваться в диапазоне 0.5 — 1 метра. Температура так же сильно влияет на качество измерений, поэтому нам приходится учитывать её при расчете давления.
Для летательных аппаратов рекомендуется использовать датчики повышенной точности, такие как MS5611. У этого барометра точность измерений может достигать 0,012 гПа, что в 5 раз лучше, чем у BMP180. Также, для уточнения барометрической высоты полета применяют координаты GPS.
Успехов в наблюдении за атмосферой! 🙂
Апрель 2, 2015
Датчик атмосферного давления BMP180 от компании Bosch является более экономным в плане электропитания и более точным чем его предшественник .

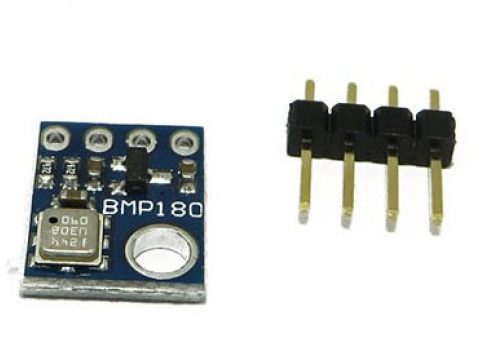

Датчик BMP180
Основные характеристики датчика BMP180:
- Диапазон измерения давления: 300 – 1100hPa
- Напряжение питания: от 3.3 и 5V
- Низкое энергопотребление: 3 мкА (режим ультра-низкого энергопотребления)
- Точность: режим пониженного энергопотребления, разрешение 0.06hPa (0,5 м)
- Высокий линейный режим с разрешением 0.02hPa
- Подключение: протокол связи I2C
- Возможность измерения температуры в диапазоне -40 … +85 ° C
- Время отклика: 5ms
- Ток в режиме ожидания: 0,1 мкA
- VCC – для подключения 5в питания
- GND – для подключения к минусу (GND)
- SCL и SDA – для подключения к шине I2C
- 3.3 – для подключения 3.3в питания
Купить датчик BMP180:
Библиотеки для датчика BMP180:
Для работы с датчиком BMP180 используются библиотеки которые предназначены для датчика BMP085 .
Библиотека для работы с датчиком атмосферного давления BMP085 от Adafruit
Библиотека для работы с датчиком давления BMP085
Какую именно библиотеку использовать для работы с датчиком решать Вам. Обзор библиотеки BMP085 я делал ранее в статье
Для примера я буду использовать библиотеку от Adafruit. Для начала запустим тестовый скетч из библиотеки и откроем монитор порта…
Как мы видим у нас есть:
- Temperature = 27.40 *C — Температура в градусах Цельсия
- Pressure = 97726 Pa — Атмосферное давление в Паскалях
- Altitude = 303.19 meters — Высота в метрах
- Pressure at sealevel (calculated) = 97735 Pa — Атмосферное давление в Паскалях (относительно уровня моря (расчетная))
- Real altitude = 317.47 meters — Реальная высота (расчетная)
Настройка и калибровка датчика BMP180
Хочу обратить Ваше внимание на то, что расчетные данные не точные, и они задаются в скетче.
Информация
Мы можем получить более точное измерение высоты. Если мы знаем, текущее давление над уровнем моря для наших координат, которое будет меняться в зависимости от погодных условий и тому подобное. Если это 1015 миллибар, то значение равно 101 500 Па.
Теперь узнаем нашу реальную высоту над уровнем моря с помощью карт от Google, для этого перейдем по ссылке . В окне с картой от Google находим наше место пребывания и кликаем левой кнопкой мышки, для установки метки на карте.
Координаты моего местоположения с значениями высоты
Как видим высота над уровнем моря 203 м, но я нахожусь на 3 этаже, значит прибавим еще 7 м и получим высоту 210 метров (приблизительно) и запомним ее. Теперь переходим к скетчу и значение с отображением данных атмосферного давления в Pa переводим в мм.рт.ст (значение делим на 133.3) и меняем отображение “Pa” на “мм”.
code
Arduino
Serial.print("Pressure = "); Serial.print(bmp.readPressure()/133.3); Serial.println(" mm");
Serial . print ("Pressure = " ) ; Serial . print (bmp . readPressure () / 133.3 ) ; Serial . println (" mm" ) ; |
и еще тут
code
Arduino
Serial.print("Pressure at sealevel (calculated) = "); Serial.print(bmp.readSealevelPressure()/133.3); Serial.println(" mm");
Serial . print ("Pressure at sealevel (calculated) = " ) ; Serial . print (bmp . readSealevelPressure () / 133.3 ) ; Serial . println (" mm" ) ; |
Снова загружаем наш скетч в плату и смотрим что у нас в мониторе порта
Датчики атмосферного давления bmp180, bmp280, bme280 – частые гости в инженерных проектах. С их помощью можно предсказать погоду или измерить высоту над уровнем моря. Сегодня именно эту линейку можно назвать самыми популярными и недорогими сенсорами для ардуино. В этой статье мы расскажем принцип действия датчиков, схему подключения к различным платам Arduino и приведем примеры программирования скетчей.
Барометр – устройство, измеряющее атмосферное давление. Электронные барометры используются в робототехнике и различных электронных устройствах. Наиболее распространенными и доступными являются датчики давления от фирмы BOSH: это BMP085, BMP180, BMP280 и другие. Первые два очень похожи между собой, BMP280 – это более новый и усовершенствованный датчик.
Датчики давления работают на преобразовании давления в движение механической части. Состоит датчик давления из преобразователя с чувствительным элементом, корпуса, механических элементов (мембран, пружин) и электронной схемы.
Датчик BMP280 создан специально для приложений, где требуются малые размеры и пониженное потребление энергии. К таким приложениям относятся навигационные системы, прогноз погоды, индикация вертикальной скорости и другие. Датчик обладает высокой точностью, хорошей стабильностью и линейностью. Технические характеристики датчика BMP280:
- Габариты 2 х 2,5 х 0,95 мм.
- Давление 300-1100гПа;
- Температуры от 0С до 65 С;
- Поддержка интерфейсов I2C и SPI;
- Напряжение питания 1,7В – 3,6В;
- Средний ток 2,7мкА;
- 3 режима работы – режим сна, режим FORCED (проведение измерения, считывание значения, переход в спящий режим), режим NORMAL (перевод датчика в циклическую работу – то есть устройство самостоятельно через установленное время выходит из режима сна, проводит измерения, считывает показания, сохраняет измеренные значения и переходит снова в режим сна).
Датчик BMP180 – это дешевый и простой в применении сенсорный датчик, который измеряет атмосферное давление и температуру. Используется обычно для определения высоты и в метеостанциях. Состоит устройство из пьезо-резистивного датчика, термодатчика, АЦП, энергонезависимой памяти, ОЗУ и микроконтроллера.
Технические характеристики датчика BMP180:
- Пределы измеряемого давления 225-825 мм рт. ст.
- Напряжение питания 3,3 – 5В;
- Ток 0,5мА;
- Поддержка интерфейса I2C;
- Время срабатывания 4,5мс;
- Размеры 15 х 14 мм.
Датчик bme280 содержит в себе 3 устройства – для измерения давления, влажности и температуры. Разрабатывался для малого потребления тока, высокой надежности и долгосрочной стабильной работы.
Технические характеристики датчика bme280:
- Размеры 2,5 х 2,5 х 0,93 мм;
- Металлический LGA-корпус, оснащенный 8-ю выходами;
- Напряжение питания 1,7 – 3,6В;
- Наличие интерфейсов I2C и SPI;
- Потребляемый ток в режиме ожидания 0,1 мкА.
Если сравнивать все устройства между собой, то датчики очень похожи. По сравнению со своим предшественником, к которым относится BMP180, более новый датчик BMP280 заметно меньше по размерам. Его восьмиконтактный миниатюрный корпус требует аккуратности во время монтажа. Также устройство поддерживает интерфейсы I2C и SPI, в отличие от предшественников, которые поддерживали только I2C. По логике работы датчика изменений практически нет, была только усовершенствована температурная стабильность и увеличено разрешение АЦП. Датчик BME280, измеряющий температуру, влажность и давление, также похож на BMP280. Отличие между ними заключается в размерах корпуса, так как BME280 имеет датчик влажности, который немного увеличивает габариты. Количество контактов и их расположение на корпусе совпадают.
Варианты подключения к Arduino
Подключение датчика BMP180 к Ардуино. Для подключения понадобятся сам датчик BMP180, плата Ардуино UNO, соединительные провода. Схема подключения показана на рисунке ниже.
Землю с Ардуино нужно соединить с землей на датчике, напряжение – на 3,3 В, SDA – к пину А4, SCL – к А5. Контакты А4 и А5 выбираются с учетом их поддержки интерфейса I2C. Сам датчик работает от напряжения 3,3 В, а Ардуино – от 5 В, поэтому на модуле с датчиком установлен стабилизатор напряжения.

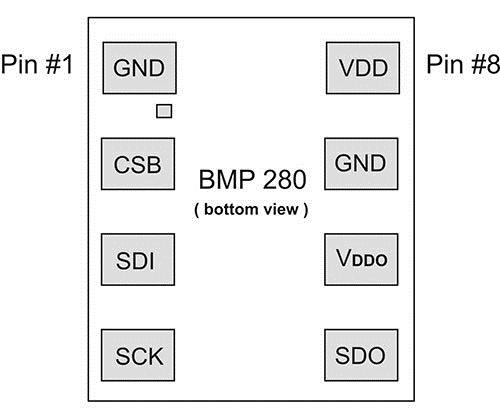

Подключение BMP 280 к Ардуино. Распиновка и вид сверху платы изображены на рисунке.

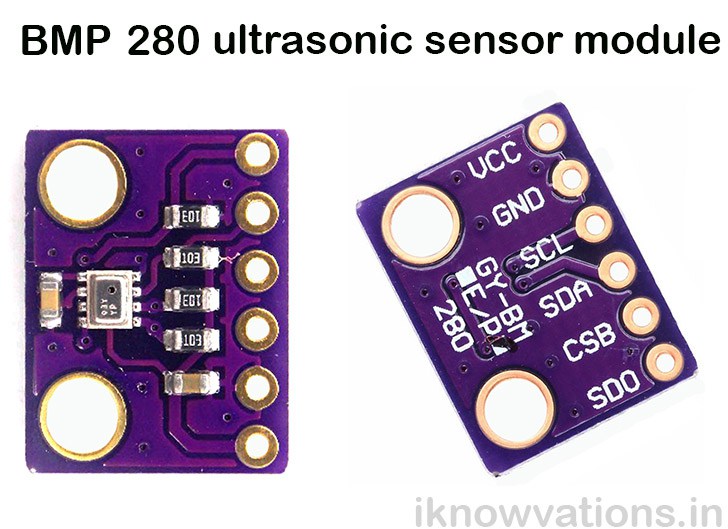

Сам модуль датчика давления выглядит следующим образом:
Для соединения с Ардуино нужно подключить выходы следующим образом: соединить землю с Ардуино и на датчике, VCC – на 3,3В, SCL / SCK – к аналоговому контакту А5, SDA / SDI – к А4.

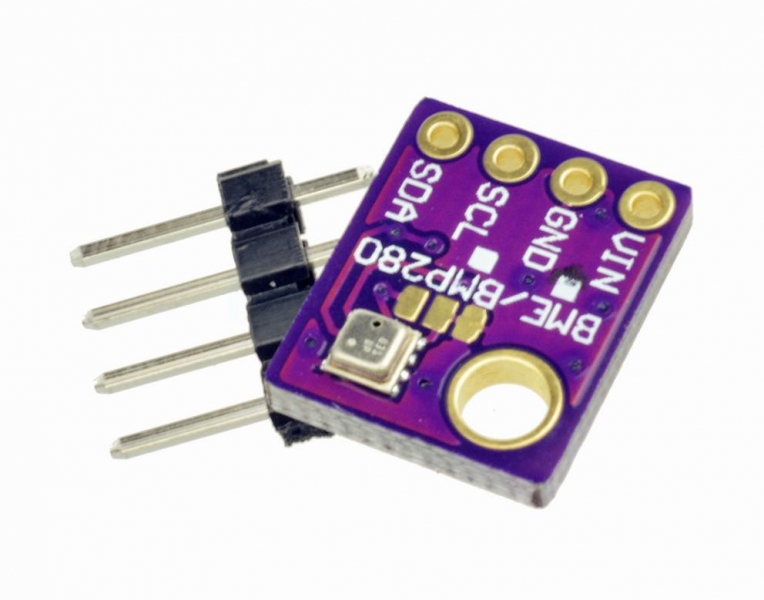

Подключение датчика BME280. Расположение контактов и распиновка у датчика BME280 такая же, как у BMP280.
Так как датчик может работать по I2C и SPI, подключение можно реализовать двумя методами.
При подключении по I2C нужно соединить контакты SDA и SCL.
При подключении по SPI нужно соединить SCL с модуля и SCK (13й контакт на Ардуино), SDO с модуля к 12 выводу Ардуино, SDA – к 11 контакту, CSB (CS) – к любому цифровому пину, в данном случае к 10 контакту на Ардуино. В обоих случаях напряжение подключается к 3,3В на Ардуино.
Описание библиотеки для работы с датчиком. Пример скетча
Для работы с датчиком BMP180 существуют различные библиотеки, упрощающие работу. К ним относятся SFE_BMP180, Adafruit_BMP085. Эти же библиотеки подходят для работы с датчиком BMP080. Для датчика bmp280 используется похожая библиотека Adafruit_BMP280.
Первый пробный скетч будет заставлять датчик считывать показания давления и температуры. Код подойдет как для датчика BMP180 , так и для BMP280, нужно только подключить правильную библиотеку и указать верные контакты, к которым подключен модуль. В первую очередь в коде нужно подключить все библиотеки и инициализировать работу датчика. Для определения давления нужно сначала узнать температуру. Для этого используется следующий элемент кода.
Status = pressure.startTemperature();// Считываются данные с датчика о температуре if(status!=0){ delay(status); // Ожидание status = pressure.getTemperature(T); // Сохранение полученных данных о температуре if(status!=0){ Serial.print("Temperature: "); // Выведение на экран слова «Температура» Serial.print(T,2); // Вывод на экран значения температуры. Serial.println("deg C, "); //Печать символа градуса Цельсия.
Затем нужно получить информацию об атмосферном давлении.
Status = pressure.startPressure(3); // происходит считывание давления if(status!=0){ delay(status); // Ожидание status = pressure.getPressure(P,T); // получение давления, сохранение if(status!=0){ Serial.print("Absolute pressure: "); // Вывод на экран слов «Атмосферное давление» Serial.print(P,2); // Вывод на экран значения переменной mBar Serial.print(" mbar, "); // Вывод на экран текста "mBar" Serial.print(P*0.7500637554192,2); // вывод на экран значения в mmHg (мм.рт.ст.) Serial.println(" mmHg");} // вывод на экран единицы измерения давления "mmHg" (мм. Рт.ст.).
После загрузки скетча в окне мониторинг порта появятся данные о температуре и атмосферном давлении.
Датчик BME280 также показывает давление и температуру, дополнительно он может считывать показания о влажности, который по умолчанию выключен. При необходимости можно произвести настройки датчика и начать считывать показания о влажности. Диапазон измерения от 0 до 100%. Библиотека, которая нужна для работы с датчиком, называется Adafruit_BME280.
Код похож на тот, что описан выше, только к нему еще добавляются строки для определения влажности.
Void printValues() { Serial.print("Temperature = "); Serial.print(bme.readTemperature()); Serial.println(" C"); //определение температуры, вывод ее на экран в градусах Цельсия. Serial.print("Pressure = "); Serial.print(bme.readPressure() / 100.0F); Serial.println(" hPa"); //определение давления, вывод его на экран Serial.print("Humidity = "); Serial.print(bme.readHumidity()); Serial.println(" %"); //определение влажности в процентах, вывод измеренного значения на экран. Serial.println(); }
Возможные ошибки при подключении и устранение их
Наиболее часто встречающаяся ошибка – неправильные данные о давлении и температуре, которые отличаются на несколько порядков от реального значения. Причиной этого чаще всего становится неправильное подключение – например, в библиотеке указано, что нужно подключать по I2C, а датчик подключен по SPI.
Также при использовании “китайских” датчиков можно столкнуться с нестандартными I2C или SPI адресами. В этом случае рекомендуется просканировать все присоединенные устройства с помощью одного из популярных скетчей и выяснить, по какому адресу откликается ваш датчик давления.
Еще одной проблемой может стать несоответствие рабочего напряжения питания модуля базовому напряжению используемого контроллера. Так, для работы с датчиком на 3,3 В вам потребуется создать делитель напряжения или использовать один из существующих готовых модулей согласования уровней. Кстати, такие модули достаточно дешевы и начинающим рекомендуется использовать их.
Небольшие отклонения от реальной величины могут быть связаны с калибровкой сенсора. Например, для датчика BMP180 все данные рассчитываются и задаются в скетче. Для получения более точного значения высоты нужно знать текущее значение давления над уровнем моря для данных координат.
Заключение
Датчики атмосферного давления bmp180, bmp280- не самые дешевые виды сенсоров, но во многих случаев альтернативы таким сенсорам практически нет. В проекте метеостанции датчик фиксирует важный параметр – атмосферное давление, благодаря чему становится возможным предсказывать погоду. В проектах, связанных с созданием летающих аппаратов барометр используется в качестве датчика реальной высоты над уровнем моря.
Подключение датчиков не представляет какой-либо сложности, т.к. используется стандартной i2C или SPI соединение. Для программирования можно использовать одну из готовых .
