Тоннели всегда считались незаменимыми строениями, необходимыми для безопасного перехода или проезда под землей. Но если ранее подобные архитектурные шедевры помогали людям незаметно проникать на территорию врага, то сегодня их возведение связано с другими целями. При этом они отличаются между собой по строению, месторасположению и протяженности. О том, какими бывают самые длинные тоннели в мире, мы и решили вам рассказать сегодня.

Наидлиннейший японский тоннель

Наиболее длинным на сегодняшний день считается железнодорожный тоннель, расположенный в Стране восходящего солнца. Его называют Сэйканом, что в переводе с японского обозначает «Величественное зрелище». Тоннель обладает весьма внушительными размерами и даже имеет часть, скрытую под водой. Так, его общая протяженность равна 53,85 км, а подводный фрагмент соответствует длине 23,3 км. Именно поэтому, помимо титула одного из крупнейших сухопутных строений, Сэйкан имеет и иное звание - самый длинный подводный тоннель в мире.

Сама конструкция, на строительство которой потрачено не менее 40 лет, была возведена в 1988 году. Она содержит две станции. Однако, невзирая на всю мощь постройки, в настоящее время Сэйкан не используется так часто, как ранее. По словам аналитиков, это связано с увеличением стоимости проезда на железнодорожном транспорте.

Сэйкан - туннель, глубина которого составляет 240 м. Это дивное творение человека находится под известным По задумке проектировщиков, тоннель объединяет и Хоккайдо.

Мало кто знает, что своеобразным толчком, приведшим к созданию этого гиганта, стал тайфун, в результате которого потерпели крушение 5 пассажирских паромов. В итоге данной катастрофы на борту только одного из них погибло свыше 1150 туристов, включая членов экипажа.

Самое длинное и сухопутное соединение в мире

Самые длинные тоннели в мире условно можно разделить на следующие виды:

• надземные;
• подземные;
• автомобильные, или автодорожные;
• железнодорожные;
• подводные.

Одним из самых длинных наземных тоннелей считается Ламберг, некогда возведенный в Швейцарии. Его длина составляет 34 км. По нему могут с легкостью передвигаться поезда, иногда разгоняющиеся до скорости 200 км/час. Примечательно, что данное строение помогает швейцарским путешественникам за пару часов прибывать в один из популярнейших курортных районов страны - Валле. По словам бывалых туристов, именно здесь находятся многочисленные термальные источники.

Интересно, что, помимо своей основной задачи, Ламберг, как и другие самые длинные тоннели в мире, выполняет и ряд других. В частности, вблизи самого строения находятся теплые которые помогают обогревать Tropenhaus Frutigen - недалеко расположенную оранжерею и тропические культуры, произрастающие на ее территории.

Один из крупнейших автомобильных подземок

Самый длинный автодорожный тоннель в мире - Лердальский. Это строение протяженностью в 24,5 км является своеобразным соединительным мостиком между муниципалитетами Эйрланн и Лердал, находящимися в западной части Норвегии. Причем Лердальский туннель считается продолжением известной трассы Е16, которая расположена между Бергеном и Осло.

Начало строительства знаменитого туннеля было положено в середине 1995 года, а закончилось оно ближе к 2000-му. С этого момента строение было признано одним из самых длинных автомобильных подземок, оставив позади известный Готардский тоннель на целых 8 км.

Интересно, что постройка проходит сквозь горы, высота которых составляет выше 1600 м. Благодаря точному расчету архитекторов, экспертам удалось добиться снижения нагрузки с водителей, перемещающихся по тоннелю. А достигалось это с помощью создания трех дополнительных гротов, равноудаленных друг от друга. При этом данные искусственные пещеры разделяют свободное пространство под строением на четыре длинные секции. Вот такой необычный и самый длинный тоннель в мире.

Третий по протяженности железнодорожный тоннель

Третьим по протяженности среди других подземок, проходящих через железнодорожные пути, считается Евротоннель. Данное строение проходит под Ла-Маншем и объединяет Великобританию с частью континентальной Европы. С его помощью все желающие могут приехать из Парижа в Лондон всего за пару часов. Внутри подземной трубы железнодорожный состав в среднем остается на 20-35 минут.

Торжественное открытие Евротоннеля состоялось в мае 1994 года. Несмотря на то, что на строительство данного подземного коридора ушла масса денег, мировое сообщество признало его нерукотворным шедевром. Поэтому строение было отнесено к одному из современных чудес света. По предварительным оценкам этот самый длинный тоннель в мире перейдет на самоокупаемость лишь спустя 1000 лет.

Самый длинный тоннель в Альпах

Еще одним невероятным подземным коридором, не сдающим свои позиции свыше полувека, является Симплонский тоннель. Именно он считается наиболее удачным связующим звеном между городом Домодоссола (Италия) и Бригом (Швейцария). Кроме того, сама постройка имеет удобное географическое положение, так как пересекает известную трассу Восточного экспресса и затрагивает одну из линий в направлении Париж-Стамбул.

Невероятно, но Симплонский тоннель имеет свою историю. Эти стены помнят многое, например, то, что в период Второй мировой войны вход и выход из него были заминированы. Однако несанкционированного взрыва удалось избежать, благодаря помощи местных партизан. В настоящее время подземка состоит из двух порталов длиной 19803 и 19823 м. Теперь вы знаете, где самый длинный тоннель в мире.

Недостроенный «монстр» в Альпах

В Альпах есть и недостроенный который называют настоящим монстром современных архитектурных строений. Данный титан, длина которого составляет около 57 км, уютно расположился в дружелюбной Швейцарии. По словам самих разработчиков проекта, главной целью тоннеля является безопасная переправа грузов и пассажиров через Альпы. Кроме того, с его помощью можно сократить время трехчасового путешествия из Цюриха в Милан до двух часов и пятидесяти минут.

И хотя Готардский тоннель в данный момент еще не закончен, он уже сейчас бьет рекорды по количеству затраченных средств. Как сообщается в одном иностранном издании, на сегодняшний день строительство подземного коридора обошлось его владельцам в 10,3 млрд. долларов. Открытие же одного из самых длинных железнодорожных тоннелей планируется провести уже к 2017 году.

Самые длинные тоннели в мире: подводное соединение между Японией и Южной Кореей

Южнокорейское правительство, совместно с японским, разработало план построения тоннеля, длиной в 182 км. Такое решение было принято с целью увеличения товарооборота и ускорения транспортного соединения между двумя странами. Это проект, по словам специалистов, будет грандиозным. И хотя его возведение еще только начинается, разработчикам, инженерам и архитекторам уже пришлось столкнуться с массой проблем. В частности, пока не ясно, как будет работать система спасения, если вдруг произойдет случайная авария.

Самый длинный и дорогой тоннель в мире

Самый длинный автомобильный тоннель, где можно увидеть сразу восемь полос магистрали, считается Большой бостонский. Однако его удивительное строение и проектировка, бесспорно, блекнут перед той суммой, которую пришлось заплатить заказчикам данной постройки.

По предварительным данным, общий бюджет, затраченный на постройку тоннеля, превысил 14,6 млрд долларов. Но в эту сумму подрядчикам уложиться не удалось, поэтому дополнительные ежедневные расходы составили около 3 млн долларов. При строительстве Большого бостонского тоннеля работало свыше 150 современных кранов. Причем в самом процессе участвовало более 5000 сотрудников.

Самый длинный тоннель во всей Испании

Испания также может похвастаться Гуадарамой - длинным наземным тоннелем, объединяющим Вальядолид с Мадридом. Его длина составляет всего 28,37 км. Открытие данного строения произошло в недалеком 2007 году. Позднее о Гуадараме заговорили как о самом масштабном архитектурном произведении в Испании.

Крупный подземный тоннель в Японии

Япония славится своими подземными и надземными постройками, среди которых есть и большой железнодорожный тоннель Хаккода. Его общая продолжительность составляет около 26,5 км. С момента открытия данной постройки и до настоящего времени прошло много лет. Вот только он и сейчас продолжает оставаться одним из самых уникальных просторных проходов, вдоль которого могут проходить сразу два железнодорожных состава.

Самый длинный

Пока китайские инженеры строят 122-километровый подводный тоннель между городами Далянь и Яньтай (2016-2020 гг.), японский «Сэйкан» остается рекордсменом по протяженности среди подводных тоннелей мира. Он соединяет два крупных острова Японии (Хонсю и Хоккайдо) под водами Сангарского пролива. Реализация проекта длилась 42 года и обошлась в $3,6 млрд. В переводе с японского «Сэйкан» – «Величественное зрелище», его длина – почти 54 км, половина пути пролегает под водой. Тоннель снабжен мощнейшими насосами на случай стихии, которые способны откачать 16 т воды в минуту, датчиками колебания земли, а также убежищами.

Экспресс-инфо по стране

Земля находится на третьем месте по удаленности от Солнца и на пятом среди всех планет Солнечной системы по размеру.

Возраст – 4,54 млрд лет

Средний радиус – 6 378,2 км

Средняя окружность – 40 030,2 км

Площадь – 510 072 млн км² (29,1% суши и 70,9% воды)

Количество материков – 6: Евразия, Африка, Северная Америка, Южная Америка, Австралия и Антарктида

Количество океанов – 4: Атлантический, Тихий, Индийский, Северный Ледовитый

Население – 7,3 млрд чел. (50,4% мужчин и 49,6% женщин)

Самые густо населенные государства : Монако (18 678 чел./км 2), Сингапур (7607 чел./км 2) и Ватикан (1914 чел./км 2)

Количество стран : всего 252, независимых 195

Количество языков в мире – около 6 000

Количество официальных языков – 95; самые распространенные: английский (56 стран), французский (29 стран) и арабский (24 страны)

Количество национальностей – около 2 000

Климатические пояса : экваториальный, тропический, умеренный и арктический (основные) + субэкваториальный, субтропический и субарктический (переходные)

Самый старый

Самым старым подводным тоннелем является тоннель, который соединяет два берега Темзы в Лондоне. Открыт он был в 1843 году, приковав к себе внимание 50 тыс. лондонцев. Подводная коммуникация имела длину 459 м. Но из-за отсутствия финансирования данный тоннель грузовым так и не стал, зато желающих пройтись под водой было достаточно. Здесь открыли ярмарку, торговые галереи и даже подводный бордель. Но через некоторое время тоннель был заброшен и на протяжении 145 лет сюда редко кто заглядывал. Но недавно местные власти решили возродить его. Теперь в тоннеле проводят экскурсии.

usolt.livejournal.com_temza

Самый глубокий

«Мармарай» – тоннель, соединяющий Европу с Азией, проложен под проливом Босфор. Идея его создания возникла у османского султана Абдула-Гамида еще в 1860 году. Реализовали же проект в 2013-м, приурочив открытие тоннеля к Национальному дню Турции. Его длина составляет 13,6 км, здесь три подземные станции и 37 наземных. Глубина «Мармарая» – 60 м. Дневной пассажиропоток – 1,5 млн человек. Система безопасности тоннеля способна выдержать землетрясение в 9 баллов по шкале Рихтера. Кстати, при его строительстве было найдено 40 тыс. археологических артефактов.

Самый развлекательный

Города Кавасаки и Кисарадзу в Японии соединяет автомобильный тоннель и мост через Токийский залив. «Аквалайн» стал удачной и безопасной комбинацией. Протяженность подводного тоннеля – 9,6 км, а длина автомобильного моста – 4,4 км. Также здесь созданы два искусственных острова, где расположен целый развлекательный комплекс, напоминающий пассажирский лайнер. На острове парковка на 480 авто, рестораны, обзорные площадки, а также всевозможные сувенирные магазины.

Самый известный

Это, конечно же, тоннель под Ла-Маншем, соединяющий континентальную Европу с Великобританией. «Евротоннель» был отрыт в 1994 году и стал символом объединения Европы. Здесь три тоннеля: два для поездов и один резервный. Длина «Евротоннеля» – 51 км. Поезда, курсирующие под Ла-Маншем, способны развивать скорость до 350 км/ч. Интересно, что англичане копали тоннель быстрее французов (на 15 км), а из образовавшейся земли создали рукотворный мыс Шекспира.

Норвегия - страна фьордов - узких, извилистых и глубоко врезающихся в сушу морских заливов со скалистыми берегами. Их длина в несколько раз превосходит ширину, а берега образованы скалами высотой до 1 км.

Несмотря на необычайную красоту природы, это осложняет транспортную переправу. Обычные тоннели на дне моря во многих местах практически невозможны в виду глубины фьордов, а мосты сложно возводить из-за изрезанного рельефа берегов и крутых скал.

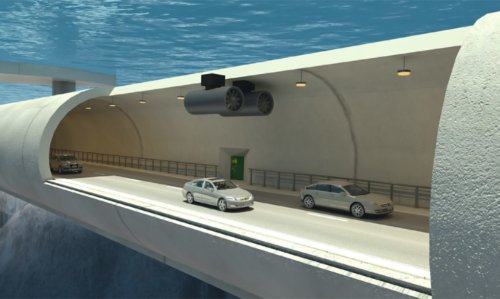

Тогда возникла идея создать плавающие в толще воды автомобильные тоннели . Первые переправы могут появиться между городами Кристиансанн и Тронхейм уже к 2035 году. В случае реализации проекта дорога вдоль моря у автомобилистов будет занимать 10 часов вместо 21 часа из-за отказа от паромных переправ.

Проект представляет собой гибрид тоннеля и моста, висящего ниже поверхности воды, но высоко над дном, которое может быть очень глубоким (Согне-фьорд достигает 1,3 км).

Два тоннеля - по одному в каждом направлении - расположатся на глубине около 30 метров. Каждый из них будет представлять собой жесткую трубу длиной 26 км. Их соединят друг с другом переходы через каждые 250 метров на случай эвакуации.

Наклон тоннелей не должен превышать 5%. Трубы соберут на земле, после чего их погрузят в море. В несколько емкостей для балласта зальют воду, чтобы они опустились на нужную глубину. Сила воздуха, находящегося внутри труб и поднимающая их вверх, будет равна весу емкостей с балластом, опускающим трубы вниз. За счет этого удастся избежать плавучести.

Сверху трубы будут удерживать тросы, закрепленные сверху на понтонах, а к дну их прикрепят тяжелые якоря. Так специалисты достигнут полной неподвижности тоннелей, обеспечивающей безопасную езду.

Однако для автомобилистов тоннели все равно будут относиться к объектам повышенной опасности. Любое происшествие, которое на обычной дороге сочтут мизерным, может привести к катастрофе даже в тоннеле, находящемся внутри горы. А в норвежских тоннелях над каждым квадратным метром дороги будет находиться по 30 тысяч литров воды.

Глубина тоннеля - 30 метров - выбрана для того, чтобы не помешать мореплаванию.

Несмотря на столь нетрадиционное решение, езда в подводной трубе ничем не будет отличаться от проезда по обычному тоннелю. В Норвегии построено 1150 транспортных тоннелей, 35 из которых проходят под водой, так что жителям этой страны будет не в диковинку перемещаться и по плавающим подводным переправам. Например, в 2013 году там открыли самый длинный подводный тоннель Кармей. Ее длина почти 9 км.

Представители правительства Норвегии объявили о начале реализации амбициозного плана по строительству первых в мире подводных плавающих туннелей, которые должны облегчить жизнь людям, вынужденным часто передвигаться по этой стране, пересеченной множеством фьордов, заливов со скалистыми крутыми берегами. В настоящее время единственным способом осуществить такое путешествие является движение при помощи череды паромных переправ, но это крайне неудобный и отнимающий массу времени способ. "Подводные плавающие мосты", способные решить проблему быстрого перемещения, представляют собой огромные бетонные трубы, плавающие на глубине 30 метров ниже уровня моря, толщины которых хватает для организации двух полноценных полос движения.

Подводный туннель будет удерживаться в плавающем состоянии при помощи понтонов, плавающих на поверхности. Также инженеры рассматривают и варианты крепления туннеля в некоторых местах к морскому дну, что должно увеличить стабильность этого сооружения. Каждый такой подводный мост будет состоять из двух параллельных труб, в каждой из которых будут организованы две полосы движения в одном направлении. Несмотря на столь нетрадиционное решение, езда внутри подводного туннеля не будет ничем отличаться от езды по обычному туннелю. Всего в Норвегии сейчас построено 1150 транспортных туннелей, 35 из которых проходят под водой, так что жителям этой страны будет не в диковинку перемещаться и по плавающим подводным туннелям.

Почему же норвежское правительство не прибегло к строительству нормальных мостов? К сожалению, крутые скалистые склоны, достаточно большая ширина и глубина фьордов, делают их совсем неподходящими местами для возведения сооружений традиционного плана. Подходящей альтернативой подводному плавающему мосту в данном случае являются висячие мосты или понтонные мосты, проходящие по поверхности воды, однако, такие конструкции слишком уж восприимчивы к неблагоприятным погодным условиям. Кроме этого, они в какой-то мере будут мешать судоходному движению.

В настоящее время правительство Норвегии уже собрало около 25 миллиардов долларов в фонд реализации данного проекта, завершения которого можно будет ожидать году этак в 2035-м. И этот долгий промежуток времени станет тяжелым этапом для инженеров проекта, ведь такая транспортная система еще никогда не строилась ни в одном уголке земного шара и никто не знает, как на конструкцию подводного туннеля будут влиять волны, ветер, подводные течения и т.п. И если строительство подводных плавающих туннелей окажется делом неподъемным, то правительство Норвегии оставляет за собой право свернуть работы по данному проекту и перенаправить финансирование на поиски и разработку альтернативных вариантов.

При наличии на трассе автомагистралей крупных рек, морских проливов или заливов может возникнуть необходимость в сооружении подводных тоннелей, которые в ряде случаев имеют технико-экономические преимущества перед мостовыми переходами. Подводные тоннели не нарушают условий судоходства и бытового режима водной преграды. Низкие берега водотока, повышающие стоимость мостового перехода за счет необходимости обеспечения подмостовых габаритов, благоприятны для строительства подводного тоннеля.

Подходы к мостам, особенно в условиях городской застройки, нарушают архитектурный ансамбль и могут потребовать в отдельных случаях сноса здании и сооружений.

Выбор между мостовым и тоннельным пересечением водной преграды производят на основе технико-экономического сопоставления вариантов с учетом как строительных, так и эксплуатационных затрат.

В некоторых случаях при пересечении крупных водных препятствий целесообразно сооружение комбинированных тоннельно-мостовых переходов, состоящих из моста низкого уровня и подводного, тоннеля на судоходном участке.

Обычно подводные тоннели сооружают под дном водотока, оставляя защитную грунтовую кровлю не менее 3-6 м (рис. 3.4, а).

Рис. 3.4.

1 - подводный участок; 2 - рамповый участок; 3 - дамба;

4 - заводные секции; 5 - опоры

При сооружении подводных тоннелей в условиях значительной глубины воды (более 30 м) могут найти применение тоннели, располагаемые на искусственных дамбах, устраиваемых по дну водотока (водоема), тоннели-мосты и плавучие тоннели. Конструкция тоннеля на дамбах состоит из отдельных готовых элементов - тоннельных секций, которые опускают с поверхности воды или перемещают с берегов вдоль оси тоннеля по рельсам, уложенным по искусственным дамбам, а затем стыкуют между собой (рис. 3.4, б). Устройством таких тоннелей значительно сокращается длина подводного перехода, однако при этом требуется значительный объем земляных работ по возведению дамб.

Подводный тоннель-мост представляет собой комбинированное сооружение в виде тоннеля из отдельных секций, опирающегося на опоры по типу мостовых (рис. 3.4, в). Такие сооружения могут быть устроены при пересечении весьма глубоких водотоков, причем глубина заложения тоннеля определяется условиями" судоходства.

В отличие от тоннелей-мостов плавучие тоннели удерживают на требуемой глубине от поверхности воды заанкеренными в дно тросовыми оттяжками.

Подходы к тоннелю - рамповые участки - сооружают в открытой выемке с обделкой в виде незамкнутой конструкции из монолитного или сборного железобетона, состоящей из лотка и боковых стен переменной высоты, укрепляющих откосы выемки. Длина рампы зависит от топографических, инженерно-геологических условий и экономических факторов. В некоторых случаях устраивают рампы закрытого типа цельнозамкнутой конструкции.
