Четверик в православной культуре является основным конструктивным элементов Храма, соединяющий воедино все объемы Храма, переоценить его значимость невозможно.

Возрождение православной культуры на рубеже 20 - 21 веков, ставит перед архитекторами задачи строительства не только малых поселковых храмов, но и величественных соборов. Требования к конструктивным решениям больших соборов высоки, стоимость строительных материалов и строительства требует оправданных экономичных решений.

Применение сборного и монолитного железобетона не всегда оправдано как по экономическим соображениям, так и по техническим. Необходимость в дорогостоящем башенном кране, затраты на выставление опалубки на высоте многих десятков метров для заливки бетона, все это наводит заказчиков на мысль вернуться к классическому строительному материалу - кирпичу.

Приступая к проектированию, надо обратиться к каконам проектирования православных Храмов для выбора пропорций и сечений. Основные конструкции четверика вместе со сводом, центральным барабаном и куполом, создают объем верхнего Храма и требуют детальной проработки.

В настоящей статье мы рассмотрим схему расчета четверика для храма высотой 45 - 50 метров с классическими пропорциями в плане. Начнем мы рассмотрение с чертежей Академика архитектуры В.В. Стрелова, который опубликовал в 1893 году в журнале "ЗОДЧИЙ" чертежи Церкви, построенной в Феодоровском женском монастыре во Владимирской губернии.

На рисунке №1 показаны планы четверика и кровли, с элементами кирпичной кладки и выкладки сводов.

Рис. 1

Если проанализировать развитие архитектурной мысли XIIX - XiX веков в разрезе строительства православных Храмов, то надо отметить, что каноническое решение четверика и сводов пришло на Русь из Византии, и получило развитие в части применения конструкционных материалов и методов строительства.

Проектные решения получили интенсивное развитие во второй половине XIX века, и к началу XX века считалось, что конструкции арок, сводов, парусов и т.п. элементов хорошо изучены. Примером может быть издание "Арки и своды Сост. В. Р. Бергард. Ч. 1: Устройство арок и сводов, Вып. 1. - СПб., 1901."

Надо отметить, что архитекторы обычно редко рассматривали вопросы перевязки кирпичной кладки в сложных пространственных конструкциях типа парусов или сопрягаемых арок в своих работах, а сосредотачивались на расчетных схемах/моделях и архитектурных решениях. К сожалению, после 1917 года традиция строительства Храмов прервалась.

Сейчас сохранились разрозненные данные о применявшихся архитектурных решениях и почти не сохранилось данных о методах ведения кирпичной кладки, порядной перевязке кирпичей при выкладке сложных элементов Храмов. В своей статье мы постараемся прояснить некоторые моменты, которые стали нам ясны при разработке проекта Храма в Санкт-Петербурге с кирпичными сводами, и которые на наш взгляд могут быть интересны читателям.

Новый проект был выполнен нами по классической схеме с соблюдением канонических пропорций. Ниже показана классическая планировка помещения верхнего Храма в плане.

Рис. 2

При классической компановке, посетители Храма проходят через центральный вход под колокольней, проходят под хорами и попадают в центральное помещение - четверик. В данном проекте перекрытие выполнено из железо-бетона, а стены и колонны четверика выполнены из полнотелого кирпича. Все арки (малые подпружные и центральные), паруса, барабаны (центральный и малые) тоже выполнены из кирпича.

В первой части статьи мы рассмотрим основные узлы четверика:

Боковые подпружные арки

Центральные подпружные арки и колонны

Тяги (затяжки)

Выполним подбор размеров закладной для затяжки.

1. Боковые подпружные арки. Расчет, деформация, материалы.

Читатель конечно хочет узнать, как формируется внутрений объем храма по классической схеме. На рисунке ниже показан разрез классического кирпичного Храма, выполненного полностью из кирпича. Приведенный чертеж Академика архитектуры В.В. Стрелова, был опубликован в 1893 году в журнале "ЗОДЧИЙ".

Рис. 3

На приведенной схеме хорошо видно, как были реализованы кирпичные своды арок, узлы сопряжения арок с колоннами и выкладка сводов.

Барабан и купол, водружаемые поверх четверика создают большие нагрузки на колонны и арки, воспринимающие эти нагрузки. Передача нагрузок от центрального барабана и купола на колонны четверика происходит через центральные арки и паруса. Колонны передают распирающие нагрузки на боковые малые подпружные арки (которых 8 штук) и на металлические тяги, вмурованные в основания пят центральных арок. Малые подпружные арки передают нагрузки на боковые (ограждающие стены). Вся перечисленная конструкция в нашем случае весила более 350 тонн.

Надо отметить, что все расчеты в XIX веке были приблизительными, носили скорее геометрический, аналоговый характер и при постройке закладывался большой запас прочности (что позволило многим заброшенным Храмам дожить до наших дней без надлежащего ухода). Современные компьютеры позволяют расчетать модель храма с высокой точностью.

К примеру, ниже показаны расчетные модели боковых подпружных арок из кирпича. Боковых подпружные арки разгружаются через боковые стены Храма, поэтому места сопряжения арок и стен должны быть переложены кладочными сетками каждые два ряда для распределения нагрузки в кладке. Расчеты показаны в кН/м2.

Рис. 4

Надо отметить, что расчеты показывают, что классическая конструкция четверика может быть работоспособной и без затяжек, - в этом случае нагрузки будут восприниматься боковыми стенами Храма, которые могут иметь толщину около метра.

Рис.5

Однако отсутствие затяжек в центральных арках создает избыточные напряжения в центральных арках и при производстве их из кирпича, желательно использовать тяги, которые воспринимаю нагрузки от центрального барабана и купола и не позволяют передать их на наружные стены.

Рис. 6

Надо отметить, что несущие колонны четверика должны быть выложены из полнотелого кирпича марке не ниже 150 на растворе марки не ниже 100.

При этом в больших Храмах сечение колонн может быть в пределах 1,5 Х 15 или даже 2,0 Х 2,0 метра. Кирпичная кладка колонн перекладывается кладочными сетками из арматуры ВрI d4 с ячейкой 50х50 мм. каждые четыре ряда, а в напряженных местах (примыкание арок) каждые 2 ряда. В месте заделки тяг рекомендуется перекладывать сетками каждый ряд.

При правильном проектировании, вертикальные перемещения колонн и арок под нагрузкой будут минимальными.

Рис. 7

К примеру на рисунке №7 показан расчет центральной арки с пролетом в 9 метров. Величина вертикальных перемещений под нагрузкой (паруса + барабан + купол) при этом составляет от Uz=0.126133 мм до Uz=-11.0182 мм что допустимо.

Для наглядности, принципиальная схема деформации подпорных арок показана на рисунке №8.

Рис. 8

2. Расчет главных подпружных арок и кирпичных колонн

Центральные арки воспринимают на себя нагрузку от центрального барабана и купола. Кроме того, в конструкции присутствуют «паруса», которые являясь сложными криволинейными поверхностями существенно усложняют работу конструктора.

Расчет центральных арок в постановке стержневой модели

Исходные параметры арочной перемычки:

Пролет - 8,51 м
Стрела подъема арки - 3,80 м
Толщина арки - 1,55 м
Радиус - 4,26 м

Расчетная схема арки показана на рисунке №9.

Рис. №9

Проверка делается для трех вариантов модели:

Бесшарнирная арка
Арки с 2-ми шарнирами (в опорах)
Арка с 3-мя шарнирами (опоры и верх)

Согласно предложенным параметрам, максимальные напряжения в сечении арки (в общей выборке) составляют 1,82 Мпа

По табл.2 СП 15.13330.2012 «Каменные и армокаменные конструкции» подбираем марку камня и раствора.

В нашем случае прочность арочной перемычки заданного сечения (155х103 см) будет обеспечена при минимальной марке камня М150 на растворе М100.

Расчет центральных арок в постановке модели из объемных конечных элементов.

Рис. 10

В такой расчетной схеме есть возможность сразу оценивать напряжения в каждой точке кладки, без вычисления раздельных силовых факторов. Кроме вертикальных напряжений надо оценить напряжения по оси Х и У.

При анализе полученных данных, можно сделать следующие выводы:

3. Затяжки. Расчет усилий, подбор сечений.

Затяжки исторически ставились в православных Храмах. В зависимости от ширины (глубины) арочного свода который надо было стянуть, могли использовать от одной до трех затяжек, вмуровываемых обычно в основания пят арок. Затяжки нельзя распологать близко к краям стягиваемых сводов, т.к. они могут быть вырваны под нагрузкой.

Нагрузки на затяжки показаны на рисунке №11. Здесь показано две затяжки.

Рис. 11

К примеру, показанное усилие в затяжке в трехмерной модели - 31 тонна. Примем еще столько же на усилие от изменения температуры.

Сечение затяжки принимаем исходя из норматива: 1 тонна на 1 см2 стали.

Итоговое сечение затяжки S = 62 тонны х 100 мм2 = 6200 мм2. Обычно используют стальные полосы подходящего сечения. Если затяжки две (двойные), то получаем сечение каждой затяжки 3100 мм2.

4. Подбор размеров закладной для затяжки.

Мы ограничены напряжениями 2,0 мПа для кладки из камня М150 на растворе М100. Для железобетона напряжения будут другими и расчеты по ним мы покажем в другой статье.

Применим одинарную затяжку. Усилие в затяжке в трехмерной модели - 31 тонна. Примем еще столько же на усилие от изменения температуры.

Общее усилие, которое должна воспринять закладная в теле колонны - около 60 тонн в плоскости арки.

На одну закладную будут действовать нагрузки от двух связей под углом 90 град руг к другу, то есть, равнодействующая сила будет направлена к центру здания и составит 84,9 тонны. Для предотвращения смятия под действием этого усилия, необходима минимальная площадь давления на кладку - 84,9/20=4242 см.кв.

Считаем, что закладная представляет собой цилиндр, давление от связи она передает половиной боковой поверхности.

Соответствующую площадь боковой поверхности имеет цилиндр диаметром 16 см и длиной 170 см. Цилиндр может быть заменен на квадратную трубу, с сечением аналогичных габаритов.

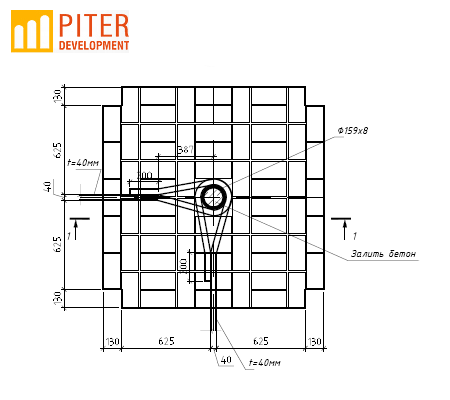

Типовое решение узла:

Рис. 12

На практике обустройство затяжек центрального четверика выглядит так:

Надеемся Вам была полезна наша статья. Во второй части статьи мы рассмотрим конструктивные решения элементов Храма.

Коллектив компании "Питер Девелопмнет".

В русской и украинской архитектуре (преимущественно 17 18 вв.) 4 гранное в плане сооружение или его часть. В композициях многих шатровых и ярусных храмов сочетается с 8 гранной частью (восьмерик на четверик) … Большой Энциклопедический словарь

ЧЕТВЕРИК, в русской и украинской архитектуре (преимущественно 17 18 вв.) 4 гранное в плане сооружение или его часть. В композициях многих шатровых и ярусных храмов сочетается с 8 гранной частью («восьмерик на четверик») … Энциклопедический словарь

ЧЕТВЕРИК, в русской и украинской архитектуре 4 угольное в плане сооружение или составная часть композиций шатровых и ярусных храмов, в том числе в сочетании с 8 гранной частью (восьмерик на четверику) … Современная энциклопедия

Четверик, в русском и украинском зодчестве (деревянном и каменном) четырёхугольное в плане сооружение или его составная часть. Ч. основная архитектурная форма русского храма (главным образом до 18 в.) были широко распространены в композиции с… … Большая советская энциклопедия

В русской и украинской каменной и деревянной архитектуре четырёхугольное в плане сооружение или составная часть композиций шатровых и ярусных храмов, в том числе в сочетании с восьмигранной частью (восьмерик на четверике). (Источник:… … Художественная энциклопедия

Четверик - ЧЕТВЕРИК, в русской и украинской архитектуре 4 угольное в плане сооружение или составная часть композиций шатровых и ярусных храмов, в том числе в сочетании с 8 гранной частью (“восьмерик на четверику”). … Иллюстрированный энциклопедический словарь

Четверик: Старая русская мера: Четверик единица объёма сыпучих тел; четверик старинная мера площади. Комплект из четырёх однородных предметов или предмет, состоящий из четырёх однородных частей: Четверик в архитектуре… … Википедия

Четверик: Старая русская мера: четверик единица объёма сыпучих тел; четверик старинная мера площади. Комплект из четырёх однородных предметов или предмет, состящий из четырёх однородных частей: четверик в архитектуре четырёхугольное в плане… … Википедия

четверик - а/, м. 1) Старая русская мера объема сыпучих тел. Четверик овса. 2) Старая русская мера земельной площади, равная 1/4 десятины (0,27 га). 3) устар. Четыре лошади в одной упряжке. Из за угла выскочил четверик рослых коней. 4) В русском и… … Популярный словарь русского языка

Четвери́к - четырёхгранный (четырёхугольный в плане) объём в русской деревянной и каменной архитектуре . В храмовой архитектуре допетровского времени форму четверика имела основная часть здания храма , а внутри он мог иметь столбы, несущие своды и купол . В XVII -XVIII веках получили распространение бесстолпные храмы с четвериком, перекрытым крещатым, сомкнутым или ступенчатым сводом. В шатровых храмах и в архитектуре нарышкинского барокко четверик часто использовался в сочетании со стоящим на нём верхним восьмигранным ярусом - восьмериком . Такой многоярусный храм часто называют «восьмерик на четверике ».

См. также

Напишите отзыв о статье "Четверик (сооружение)"

Отрывок, характеризующий Четверик (сооружение)

– Три с половиною мили, ваше величество.
– Французы оставили левый берег?
– Как доносили лазутчики, в ночь на плотах переправились последние.
– Достаточно ли фуража в Кремсе?
– Фураж не был доставлен в том количестве…
Император перебил его.
– В котором часу убит генерал Шмит?…
– В семь часов, кажется.
– В 7 часов. Очень печально! Очень печально!
Император сказал, что он благодарит, и поклонился. Князь Андрей вышел и тотчас же со всех сторон был окружен придворными. Со всех сторон глядели на него ласковые глаза и слышались ласковые слова. Вчерашний флигель адъютант делал ему упреки, зачем он не остановился во дворце, и предлагал ему свой дом. Военный министр подошел, поздравляя его с орденом Марии Терезии З й степени, которым жаловал его император. Камергер императрицы приглашал его к ее величеству. Эрцгерцогиня тоже желала его видеть. Он не знал, кому отвечать, и несколько секунд собирался с мыслями. Русский посланник взял его за плечо, отвел к окну и стал говорить с ним.

Портал, гульбище, луковицы, закомары… Все это архитектурные элементы, имеющие в культовых зданиях определенное значение. Давайте разбираться.

Апсида (от греческого «свод», «арка») - выступ, в котором размещается алтарь, будто пристроенный к храму. Чаще всего апсиды имеют полукруглую форму, но встречается и многоугольные выступы. Например, апсида на одной из церквей Донского монастыря имеет форму шестиугольника.

Аркатурный пояс - украшение стены в виде ряда декоративных арочек. Символизирует победоносное восшествия Христа на Небеса. Часто аркатурный пояс сопровождает ширинка - декоративная прямоугольная впадина в стене.

Барабан - округлая или многогранная верхняя часть храма, покрытая куполом. Барабан завершается крестом и может быть как прорезан оконными проемами (световой барабан), так и не содержать окон (глухой барабан). Весь купол с барабаном и крестом называют главой . В большинстве случаев главы церковных зданий имеют форму луковицы с яблоком. А нередко главы покрывают лемехом - деревянной черепицей.

Закомара - полукруглое или килевидное завершение части наружной стены, повторяющее очертания расположенного за ней свода.

Куб - основной объем храма. По Библии, куб символизирует новую землю, а купол - Небеса, поэтому сочетание кубического объема храмового здания и полукруглого купола в христианской архитектуре обозначает единство неба и земли. При этом внутренний объем может быть разделен на несколько нефов (от латинского «navis» - «корабль») - вытянутых частей, ограниченных с продольной стороны рядом колонн или столбов.

Наличники - накладные фигурные или резные планки, украшающие оконный или дверной проем.

Паперть - крыльцо перед входом в храм, поднятое по отношению к уровню земли. Таким образом ступени паперти символизируют духовное возвышение. Обычно паперть ведет к портику - галерее на колоннах или столбах перед входом в здание. Также иногда церкви окружают галереи-«гульбища» - арочные террасы вдоль стен храма.

Пилястра - конструктивный или декоративный вертикальный выступ на поверхности стены, условно изображающий колонну. Верхнюю часть пилястры обычно называют капителью .

Подклет - нижний, как правило нежилой, этаж здания. Подклет служил для разных целей. Например, в подклете Благовещенского храма Московского хранилась государственная казна. Кроме того, когда под полом находится воздушное пространство, верхнее помещение становится теплее.

Поребрик - полоса в форме пилы из кирпичей, поставленных под углом к поверхности фасада. В отличие от пояска (горизонтальной полосы, защищающей стены от воды), поребрик имеет только декоративное значение.

Портал - архитектурно оформленный вход в здание. Геометрические, растительные и животные узоры портала символизируют Райский сад. Нередко в верхней части арки входа делают горизонтальную перемычку с тимпаном (от латинского «барабан») над ней. Так как это место привлекает к себе особенное внимание, его украшают скульптурой или фресковой живописью.

Трапезная - невысокая пристройка с западной стороны церкви для проповедей, общественных собраний и приема пищи.

Фронтон - завершение фасада здания, портика, колоннады, огражденное скатами крыши и карнизом у основания. А многоярусные храмовые здания обычно венчает шатер - высокое пирамидальное покрытие. Также можно услышать, что храм построен «восьмерик на четверике». Это значит, что четырехугольный куб храма венчает восьмигранный ярус.
