Шкала измерений – это совокупность значений, позволяющих количественно или качественно отобразить свойства объекта измерений. Разнообразные проявления (количественные или качественные) любого свойства образуют множества, отображения элементов которых на упорядоченное множество чисел или в более общем случае условных знаков образуют шкалы измерения этих свойств. Шкала измерений количественного свойства является шкалой физической величины. Шкала физической величины - это упорядоченная последовательность значений ФВ, принятая по соглашению на основании результатов точных измерений.

Виды шкал измерений

В практической деятельности необходимо проводить измерения различных величин, характеризующих свойства тел, веществ, явлений и процессов. Некоторые свойства измерительных шкал в метрологии проявляются только качественно, другие - количественно.

Шкала – упорядоченный числовой или символьный ряд значений, отражающий допустимые вариации значений измеряемой величины.

В соответствии с логической структурой проявления свойств различают пять основных видов шкал измерений: шкалы наименований, шкалы порядка, шкалы интервалов, шкалы отношений, абсолютные шкалы.

Номинальная шкала (шкала наименований)

Рисунок – Пример номинальной шкалы (атлас цветов)

Такие шкалы измерений в метрологии используются для классификации эмпирических объектов, свойства которых проявляются только в отношении эквивалентности эти свойства нельзя считать физическими величинами, поэтому шкалы такого вида но являются шкалами ФВ. Номинальные шкалы, или, как их еще называют шкалы наименований так же называют шкалами измерений, или шкалами классификаций. Это самый простой тип шкал, основанный на приписывании качественным свойствам объектов чисел, играющих роль имен.

В номинальных шкалах, в которых отнесение отражаемого свойства к тому или иному классу эквивалентности осуществляется с использованием органов чувств человека, наиболее адекватен результат, выбранный большинством экспертов. При этом большое значение имеет правильный выбор классов эквивалентной шкалы - они должны надежно различаться наблюдателями, экспертами, оценивающими данное свойство. Нумерация объектов по шкале наименований осуществляется по принципу: "не приписывай одну и ту же цифру разным объектам". Числа, приписанные объектам, могут быть использованы для определения вероятности или частоты появления данного объекта, но их нельзя использовать для суммирования и других математических операций.

Поскольку данные шкалы характеризуются только отношениями эквивалентности, то в них отсутствует понятия нуля, "больше" или "меньше" и единицы измерения. Примером номинальных шкал являются широко распространенные атласы цветов, предназначенные для идентификации цвета.

Шкала порядка (рангов)

Если свойство данного эмпирического объекта проявляет себя в отношении эквивалентности и порядка по возрастанию или убыванию количественного проявления свойства, то для него может быть построена шкала порядка. Она является монотонно возрастающей или убывающей и позволяет установить отношение больше/меньше между величинами, характеризующими указанное свойство. В шкалах порядка существует или не существует нуль, но принципиально нельзя ввести единицы измерения, так как для них не установлено отношение пропорциональности и соответственно нет возможности судить во сколько раз больше или меньше конкретные проявления свойства.

В случаях, когда уровень познания явления не позволяет точно установить отношения, существующие между величинами данной характеристики, либо применение удобно и достаточно для практики, используют условные (эмпирические) шкалы порядка. Условная шкала - это шкала ФВ, исходные значения которой выражены в условных единицах. Пример шкалы порядка - шкала вязкости Энглера, 12-бальная шкала Бофорта для силы морского ветра.

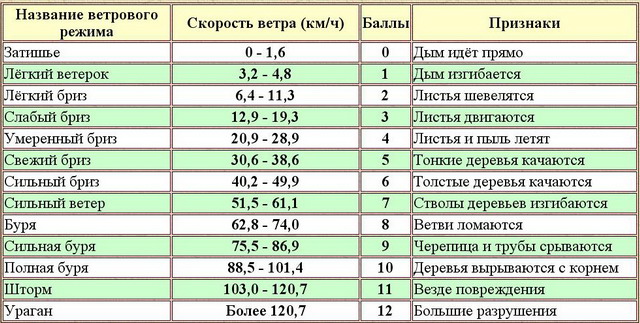

Рисунок - Пример шкалы порядка (шкала Бофорта)

Широкое распространение получили шкалы измерений порядка с нанесенными на них реперными точками. К таким шкалам, например, относится шкала Мооса для определения твердости минералов, которая содержит 10 опорных (реперных) минералов с различными условными числами твердости: тальк – 1; гипс – 2; кальций – 3; флюорит – 4; апатит – 5; ортоклаз – 6; кварц – 7; топаз – 8; корунд – 9; алмаз – 10. Отнесение минерала к той или иной градации твердости осуществляется на основании эксперимента, который состоит в том, что испытуемый материал царапается опорным. Если после царапанья испытуемого минерала кварцем (7) на нем остается след, а после ортоклаза (6) - не остается, то твердость испытуемого материала составляет более 6, но менее 7. Более точного ответа в этом случае дать невозможно,

В условных шкалах одинаковым интервалам между размерами данной величины не соответствуют одинаковые размерности чисел, отображающих размеры. С помощью этих чисел можно найти вероятности, моды, медианы, квантили, однако их нельзя использовать для суммирования, умножения и других математических операция. Определение значения величин при помощи шкал порядка нельзя считать измерением, так как на этих шкалах не могут быть введены единицы измерения. Операцию по приписыванию числа требуемой величине следует считать оцениванием . Оценивание по шкалам порядка является неоднозначным и весьма условным, о чем свидетельствует рассмотренный пример.

Шкала интервалов (разностей)

Эти шкалы измерений в метрологии являются дальнейшим развитием шкал порядка и применяются для объектов, свойства которых удовлетворяют отношениям эквивалентности, порядка и аддитивности. Шкала интервалов состоит из одинаковых интервалов, имеет единицу измерения и произвольно выбранное начало – нулевую точку. Пример шкалы интервалов - летоисчисление по различным календарям, в которых за начало отсчета принято либо сотворение мира, либо рождество Христово и т.д. Температурные шкалы Цельсия, Фаренгейта и Реомюра также являются шкалами интервалов.

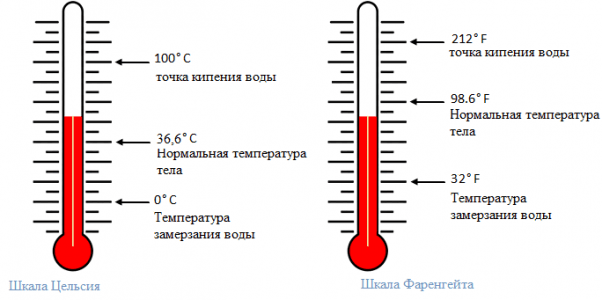

Рисунок – Пример шкалы интервалов (Температурные шкалы Цельсия и Фаренгейта)

На шкале интервалов определены действия сложения и вычитания интервалов. Действительно, по шкале времени интервалы можно суммировать или вычитать и сравнивать, во сколько раз один интервал больше другого, но складывать даты каких-либо событий просто бессмысленно.

Шкала интервалов величины Q описывается уравнением Q = Q о + q[Q], где q - числовое значение величины; Q о - начало отсчета шкалы; [Q] - единица рассматриваемой величины. Такая шкала полностью определяется заданием начала отсчета Q о шкалы и единицы данной величины [Q].

Задать шкалу практически можно двумя путями. При первом из них выбираются два значения Q о и Q 1 , величины, которые относительно просто реализованы физически. Эти значения называются опорными точками , или основными реперами , а интервал (Q 1 ~ Q о) - основным интервалом . Точка Q о принимается за начало отсчета, а величина (Q 1 -Q о)/n= за единицу Q. При этом n выбирается таким, чтобы [Q] было целой величиной.

Рисунок – Пример шкалы отношений

При втором пути задания шкалы единица воспроизводится непосредственно как интервал, его некоторая доля или некоторое число интервалов размеров данной величины, а начало отсчета выбирают каждый раз по-разному в зависимости от конкретных условий изучаемого явления. Пример такого подхода - шкала времени, в которой 1с = 9192631770 периодов излучения, соответствующих переходу между двумя сверхтонкими уровнями основного состояния атома цезия-133. За начало отсчета принимается начало изучаемого явления.

Шкала отношений

Шкала отношений описывает свойства эмпирических объектов, которые удовлетворяют отношениям эквивалентности, порядка и аддитивности (шкалы второго рода - аддитивные), а в ряде случаев и пропорциональности (шкалы первого рода - пропорциональные). Пример шкалы отношений - шкала массы (второго рода), термодинамической температуры (первого рода).

В шкалах отношений существует однозначный естественный критерий нулевого количественного проявления свойства и единица измерений, установленная по соглашению. С формальной точки зрения этот вид шкал измерений является шкалой интервалов с естественным началом отсчета. К значениям, полученным по этой шкале, применимы все арифметические действия, что имеет важное значение при измерений физических величин.

Рисунок – Пример абсолютной шкалы (шкала температур Кельвина)

Шкалы отношений - самые совершенные. Они описываются уравнением Q = q[Q], где Q - ФВ, для которой строится шкала, [Q] - ее единица измерения, q - числовое значение ФВ. Переход от одной шкалы отношений к другой происходит в соответствии с уравнением q 2 = q 1 /.

Абсолютные шкалы

Абсолютные шкалы - это шкалы, обладающие всеми признаками шкал отношений, но дополнительно имеющие естественное однозначное определение единицы измерения и не зависящие от принятой системы единиц измерения. Примером абсолютной шкалы могут стать шкалы с относительным величинам: коэффициенту усиления, ослабления и др. Для образования многих производных единиц в системе СИ используются безразмерные и счетные единицы абсолютных шкал.

Отметим, что шкалы наименований и порядка называют неметрическими (концептуальными), а шкалы интервалов и отношений - метрическими (материальными) . Метрические и абсолютные шкалы относятся к разряду линейных. Практическая реализация шкал измерений в метрологии осуществляется путем стандартизации как самих шкал и единиц измерений, так и, в необходимых случаях, способов и условий их однозначного воспроизведения.

Изготовление измерительной шкалы своими руками

Видео о том, как самостоятельно сделать шкалу стрелочного прибора на примере изготовления шкалы амперметра.

средства измерений , представляющая собой упорядоченный ряд отметок вместе со связанной с ними нумерацией или техническая отметка на шкале измерительного прибора. Шкалы могут располагаться по окружности, дуге или прямой линии. Показания отсчитываются невооружённым глазом при расстояниях между делениями до 0,7 мм , при меньших - при помощи лупы или микроскопа , для долевой оценки делений применяют дополнительные шкалы - нониусы .

Следует заметить, что термин «шкала» в метрологической практике имеет, по крайней мере, два различных значения. Во-первых, шкалой или, точнее, шкалой измерений (шкалой физической величины) называют принятый по соглашению порядок определения и обозначения всевозможных проявлений (значений) конкретного свойства (величины). Во-вторых, шкалой называют отсчётные устройства аналоговых средств измерений, это значение используется в данной статье.

Энциклопедичный YouTube

1 / 3

✪ Физические величиы Измерение физических величин Точность и погрешность измерений

✪ Как пользоваться штангенциркулем (измерение и настройка)

✪ ПОГРЕШНОСТЬ измерений - ФИЗИКА 7 класс - Романов

Субтитры

Элементы шкалы

• Отметка шкалы - знак на шкале (чёрточка, зубец, точка и т.д.), соответствующий некоторому значению физической величины .
• Числовая отметка шкалы - отметка шкалы, у которой проставлено число.
• Нулевая отметка - отметка шкалы, соответствующая нулевому значению измеряемой величины.
• Деление шкалы - промежуток между двумя соседними отметками шкалы.
• Длина деления шкалы - расстояние между осями (или центрами) двух соседних отметок шкалы, измеренное вдоль воображаемой линии, проходящей через середины самых коротких отметок шкалы.
• Цена деления шкалы - разность значений величины, соответствующих двум соседним отметкам шкалы.
• Длина шкалы - длина линии, проходящей через центры всех самых коротких отметок шкалы и ограниченной начальной и конечной отметками. Линия может быть реальной или воображаемой, кривой или прямой.

Интервал деления шкалы (деление шкалы) - расстояние между осями симметрии двух рядом лежащих штрихов (выражается в линейных или в угловых единицах)

Виды шкал средств измерений

• Односторонняя шкала - шкала с нулевой отметкой, расположенной в начале или в конце шкалы
• Двусторонняя шкала - шкала с нулевой отметкой, расположенной между начальной и конечной отметками. Различают симметричные (начальная и конечная отметки соответствуют одинаковым значениям измеряемой величины) и несимметричные двусторонние шкалы (начальной и конечной отметкам соответствуют разные значения).

Свойства шкал

• Начальное значение шкалы - наименьшее значение измеряемой величины, которое может быть отсчитано по шкале средства измерений. Во многих случаях шкала начинается с нулевой отметки, однако могут быть и другие значения - например, у медицинского термометра это 34,3 °C.
• Конечное значение шкалы - наибольшее значение измеряемой величины, которое может быть отсчитано по шкале средства измерений.
• Характер шкалы - функциональная зависимость a = f(x) между линейным (или угловым) расстоянием a какой-либо отметки от начальной отметки шкалы, выраженным в долях всей длины шкалы, и значением x измеряемой величины, соответствующим этой отметке:
  • Равномерная шкала - шкала, отметки на которой нанесены равномерно.
  • Неравномерная шкала - шкала, отметки на которой нанесены неравномерно.
  • Логарифмическая или гиперболическая шкала - шкала с сужающимися делениями, характеризуемыми тем, что отметка, соответствующая полусумме начального и конечного значений, расположена между 65 и 100 % длины шкалы. Следует заметить, что выражение «логарифмическая шкала» используется и по отношению к другому значению понятия «шкала» (см.: Шкала физической величины, Логарифмический масштаб).
  • Степенная шкала - шкала с расширяющимися или сужающимися делениями, но не подпадающая под определение логарифмической (гиперболической) шкалы.

Измерительные шкалы (от лат. scala – «лестница») – форма фиксации совокупности признаков изучаемого объекта с упорядочиванием их в определенную числовую систему. Измерительные шкалы представляют собой метрические системы, моделирующие исследуемый феномен путем замены прямых обозначений изучаемых объектов числовыми значениями и отображение пропорций континуального состава элементов объекта в соответствующих числах. Каждому элементу совокупности проявлений свойств изучаемого объекта соответствует определенный балл или шкальный индекс, количественно устанавливающий положение наблюдаемой единицы на шкале, которая охватывает всю совокупность или ее часть, существенную с точки зрения задач исследования. Операция упорядочивания исходных эмпирических данных в шкальные носит название шкалирования. Измерительные шкалы являются главным средством сбора и анализа статистического материала как в прикладных, так и в теоретических исследованиях. Они различаются в зависимости от характера функции, лежащей в основе их построения. В качестве такой функции могут служить: сравнение по признаку убывания или возрастания, ранжирование, оценка интенсивности признака или оценка пропорциональных отношений между признаками. Наиболее общая классификация измерительных шкал предложена С. Стивенсон . В ее основу положен признак метрической детерминированности. Согласно этому признаку шкалы делятся на метрические (интервальные и шкалы отношений) и неметрические (номинативные, шкалы порядка).

1. Номинативные шкалы

Номинативные шкалы (шкалы наименований) устанавливают соответствие признака тому или иному классу. Объекты объединяют в классы на основании какого-либо общего свойства (классы эквивалентности) либо символа (обозначения). Необязательно, чтобы между выявленными классами существовала внутренняя взаимосвязь. Само название «шкала наименований» указывает на то, что значения по шкале играют роль лишь названий классов. Одним из распространенных видов номинативной шкалы является классификация объектов на две группы по принципу «А – не-А» (альтернативные признаки в дихотомической шкале наименований). Конкретными примерами применения такой шкалы являются оценивание ответа испытуемого на пункт опросника в виде утверждения или отрицания, соответствие или несоответствие полученного вида ответа ключу (коду) измеряемого свойства (см. личностные опросники).

Примером оценивания в номинативной шкале могут служить классификация решений тестовой задачи или пункт опросника с задачей закрытого типа.

Из названных городов северней расположен город…

2) Нижний Новгород;

3) Волгоград;

4) Новосибирск;

5) Красноярск.

Противоположностью значения «великодушный» является…

1) расточительный;

2) упрямый;

3) малодушный;

4) скупой;

5) щедрый.

Другой простейшей разновидностью номинативной шкалы является перечень или набор каких-либо признаков, группируемых при сборе информации или ее обработке.

Вы предпочитаете проводить досуг…

1) с товарищами и приятелями;

2) на лоне природы;

3) в занятиях спортом;

4) в кругу семьи и т. д.

Распределение признаков в классах шкалы наименований можно охарактеризовать путем определения абсолютных и относительных частот встречаемости, возможно также определение модальных и центральных значений в классах. Оценка статистической связи между группами признаков возможна с помощью анализа корреляции (см. корреляция качественных признаков).

Если один из рядов переменных представлен в дихотомической шкале наименований, а другой – в любой иной (интернальной, отношений или порядковой), то применяются коэффициенты корреляции бисериальной. Переменные в дихотомической шкале могут распределяться по нормальному закону или иначе в зависимости от этого выбирают способ расчета коэффициентов корреляции.

В строгом смысле номинативная шкала не является шкалой измерения. Она допускает лишь операцию равенства и неравенства и более или менее дифференцированную классификацию признаков. Вместе с тем в психологических исследованиях и психологической диагностике этот вид измерительных шкал имеет достаточно большое значение, особенно при фиксации качественной информации (например, данных проективных методик при сборе психологического анамнеза и т. д.).

2. Порядковые шкалы

Порядковые шкалы (ординальные) предназначены для расчленения совокупности признаков на элементы, связанные отношением «больше – меньше», и допускают отнесение переменных к группам, упорядоченным (ранжированным) друг относительно друга и представляющим некое системное единство. Порядковые шкалы дают возможность оценить степень выраженности признака. Они содержат не менее трех классов с установленной последовательностью, не допускающей перестановки. Так, между двумя показателями объектов А и В, обладающих признаком X, возможны три вида отношений: Х А = Х B ; Х А ‹ Х B ; Х А › Х B . Если имеются три объекта A, В, С и между ними установлены отношения Х А ‹ Х B , Х B ‹ Х C , из этого следует, что Х А ‹ Х C . При этом значения разностей между признаками не устанавливаются (шкала неметрическая, единицы измерения отсутствуют). Упорядочивание признаков в ординальной шкале может быть униполярным (при определении классов исходят из степени выраженности измеряемого свойства) и биполярным (в основе разделения лежит ранг степени приближения к одному из противоположных полюсов свойства).

В качестве примера униполярного упорядочивания может быть приведена шкала оценивания качеств внимания: «весьма устойчивое /устойчивое / лабильное / рассеянное». Примером оценивания по биполярному принципу может служить идентификация выраженности свойств между полярными антонимическими характеристиками свойств личностных проявлений:

1) уравновешенный… нестабильный;

2) общительный… замкнутый;

3) подвижный… медлительный.

Порядковые шкалы относятся к числу распространенных в психологической диагностике. В качестве одного из практических приемов оценивания результатов испытуемого по порядковой шкале можно привести модификацию теста «Прогрессивные матрицы Равена», в котором каждый ответ включает три варианта, последовательно приближающихся к правильному. Вариантом применения порядковой шкалы может быть закрытый дифференцированный ответ на пункт опросника:

Бывает, что я никак не могу принять какое-то окончательное решение и упускаю возможность сделать что-то своевременно.

1. Полностью согласен.

2. Пожалуй, могу согласиться.

3. Не уверен.

4. Скорее не согласен.

5. Совершенно не согласен.

Порядковая шкала допускает операции равенства / неравенства и сравнения по интенсивности. По сравнению со шкалой наименований здесь возможны определение медианы распределения , использование коэффициентов ранговой корреляции и сопряженности (см. корреляция качественных признаков).

3. Метрические шкалы

Шкала интервалов относится к метрическим шкалам, в которых элементы упорядочены не только по принципу выраженности измеряемого признака, но и на основе ранжирования признаков по размеру, что выражается интервалами между числами, приписываемыми степени выраженности измеряемого признака.

В шкале интервалов нулевая точка отсчета может устанавливаться произвольно, а величины единиц и направление отсчета могут определяться по избираемым константам.

К разряду шкалы интервалов относятся шкалы стандартного IQ-показателя, Т-баллов, процентилей и другие (см. стандартизация, оценки шкальные). Шкалирование в интервальной шкале составляет основу психометрических измерений.

В шкалах отношений (пропорциональных) числовые значения присваиваются объектам таким образом, чтобы между числами и объектами соблюдалась пропорциональность. Начало отсчета в такой шкале фиксировано. Шкала предусматривает операции равенства / неравенства, больше / меньше, равенства интервалов и равенства отношений.

Примером использования такой шкалы в психологических измерениях может служить шкала порогов абсолютной чувствительности анализатора.

Наряду с делением шкал на метрические и неметрические существует классификация по признаку формы фиксации эмпирических данных, а именно: шкалы вербальные, шкалы числовые и шкалы графические.

В психологической диагностике важным практическим вопросом является оценка надежности, одномерности и обоснованности измерительных шкал. Надежность шкалы определяется на основе анализа устойчивости повторных измерений.

Под валидностью понимается обоснование гипотезы о приспособленности данной шкалы для измерения критериального качества, о полноте его отражения и техническом соответствии самой процедуры шкалирования. Под одномерностью или соразмерностью шкалы понимаются сопоставимость шкалируемых параметров, отсутствие их смещений или пропорциональность между положительными и отрицательными полюсами шкалы, равенство интервалов шкалы или симметричность различных позиций.

Все виды шкал измерений обычно разделяются на следующие типы: шкалы наименований; шкалы порядка; шкалы интервалов (разностей); шкалы отношений; абсолютные шкалы; условные шкалы. Шкалы интервалов и отношений относят к метрическим шкалам, сюда же относят абсолютные шкалы как подтип шкал отношений (рис. 4.2).

Шкалы наименований характеризуются оценкой (отношением) эквивалентности качественных проявлений свойства или отличиями проявления этого свойства.

Множество проявлений качественного параметра свойства может быть упорядочено по признаку близости (сходства) качественных различий и (или) по признаку количественных различий в некоторых показателях этих свойств. Например, шкалы измерений цвета опираются на трехкоординатную модель цветового пространства, упорядоченную

Рис. 4.2.

по цветовым различиям (качественный параметр) и яркости (количественный параметр).

Отличительными признаками шкал наименований являются: неприменимость в них понятий нуля, единицы измерений, размерности, в них отсутствует отношения сопоставления тина "больше – меньше".

В них допустимы только изоморфные и гомоморфные преобразования. В шкалах не допускается изменение спецификаций, которые описывают конкретные шкалы. Чаще всего наименования устанавливаются рядом "классов эквивалентностей". Примерами этого могут служить шкалы измерений цвета, геодезические шкалы для обозначения местоположения на Земле в установленных системах координат; шкалы запахов; шкалы групп крови человека с учетом резус-фактора и пр.

Например, шкала цветов может быть представлена в виде атласов цветов. При этом процесс измерений заключается в достижении (например, при визуальной оценке) эквивалентности испытуемого образца с одним из этатонных образцов, входящих в атлас цветов.

Шкалы порядка описывают свойства величин, упорядоченные по возрастанию или убыванию оцениваемого свойства.

Отличительными особенностями шкал порядка является отсутствие единицы измерений и размерности; необязательность наличия нуля; допустимость любых монотонных преобразований; недопустимость изменения спецификаций, описывающих конкретные шкалы.

Примерами шкал порядка могут быть шкалы:

• твердости материалов: металлов (международные шкалы Бринелля, Роквела, Виккерса, Шора), минералов, резины, пластмасс и др.;
• интенсивности и балльности землетрясений;
• силы ветра и состояния поверхности моря (шкала Бофорта);
• белизны различных объектов (бумаги, древесины, муки и пр.);
• чисел светочувствительности фотоматериалов;
• громкостей и уровней громкости;
• интенсивности вкуса и запаха воды;
• октановых и цетановых чисел топлива для двигателей;
• чисел падения для зерна и муки;
• оценки событий на атомных электростанциях;
• кислотных, йодных, бромных, перманганатных, медных, хлорных, перекисных и др. чисел для различных материалов и продуктов.

Условные шкалы – это шкалы величин, в которых не определена единица измерения. К ним относятся шкалы наименований и порядка.

Подобное расширение применения шкал измерений выходит за рамки обычного понимания метрологии в смысле ориентированности на измерение физических величин.

Остановимся на содержании ряда важных условных шкал, в частности шкал твердости (шкал чисел твердости). Твердость оценивается по условным шкалам Бринелля (НВ), Виккерса (HV), Роквелла (HR) и др.

По условной шкале Бринелля твердость (число твердости) измеряют, вдавливая стальной закаленный шарик (диаметром 10 мм, 5 мм, 2,5 мм) в испытуемый образец, с помощью отношения усилия (нагрузки) F на шарик к площади S отпечатка, остающегося на образце,

где О – диаметр шарика, мм; d – диаметр отпечатка, мм; F – нагрузка на шарик, Н или кгс (1 кгс ≈ 9,8 Н).

По условной шкале Виккерса число твердости определяют, вдавливая в испытуемый образец алмазный наконечник, имеющий форму четырехгранной пирамиды (с углом при вершине 136°), с приложением усилия Fot 49 Н (5 кгс) до 980 Н (100 кгс) в течение времени выдержки, например, 10 с, 15 с, 20 с.

После приложения усилия с помощью микроскопа измеряется длина диагоналей на отпечатке d 1, d 2. Число твердости по Виккерсу определяется по формуле

Условной единицей, как в шкалах твердости по Бри- неллю и Виккерсу, является число твердости по Роквеллу. При измерении твердости по Роквеллу стандартный наконечник (стальной шарик или алмазный конус) вдавливается с помощью прессов Роквелла в испытуемый образец под действием двух усилий: предварительного F0 и общего F, причем F = F 0 + F 1.

Пресс Роквелла имеет три шкалы (А , В, С). Измерение твердости по шкалам А и С производится путем вдавливания в образец алмазного наконечника (конус с углом 120°). При измерении по шкале Л усилие F0 = 98 Н (10 кгс), F 1 = = 490 Н (50 кгс), а общее усилие F = 588 Н.

При измерении по шкале С усилие F 0 = 98 Н, F 1 = 1372 Н (140 кгс), F = 1470 Н (150 кгс).

Для сравнительно мягких материалов используется шкала В. При этом используется стальной шарик диаметром 1,588 мм под действием нагрузок F0 = 98 H, F1 = 882 H (90 кгс), F = 980 Н (100 кгс).

Твердость по Роквеллу обозначают в зависимости от применяемой шкалы HRA, HRB, HRC с указанием числа твердости, которое определяется в случае шкал A и С по формуле

HR = 100 – (h – h 0) / 0,002, (4.6)

а в случае шкалы В

HRB = 130 – (h – h 0) / 0,002 (4.7)

где h 0 – глубина внедрения наконечника в образец под действием предварительного усилия, h – глубина внедрения наконечника в образец под действием общего усилия, измеренного после снятия нагрузки F 1, с оставлением предварительной нагрузки.

В России имеется специальный эталон воспроизведения твердости по шкале HRC и HRC Э (шкала Супер-Роквелла). Для пересчета шкал HRC и HRC Э существуют официальные таблицы.

В настоящее время требования к твердости рекомендуется указывать числами по шкале HRC Э.

В ряде случаев применяется число твердости по Моосу, определяемое по 10-балльной шкале, применяемой для изучения твердости минералов. При этом более твердому минералу приписывается более высокий балл.

Так, если тальк имеет число твердости (балл), равный единице, гипс – двум, то кварцу соответствует число твердости, равное семи, топазу – восьми, корунду – девяти, алмазу – 10.

Шкала Мооса, "старейшая" из шкал твердости, была предложена в 1822 г.

Позже для минералов стала применяться 12-балльная шкала Брейтгаупта. Балл 1 по-прежнему приписывается тальку, но алмаз имеет 12-й балл. Таким образом, между этими шкалами нет принципиального различия.

Для определения твердости растягивающихся тел применяется число твердости по Шору, связанное с числом твердости по Бри неллю.

При этом НВ соответствует 7 Н Ш, где Н Ш – число делений шкалы Шора, которое находится по высоте, на которую отскакивает боек при испытаниях.

Для определения твердости резины применяется шкала Шора и международный стандарт, по которому твердость резины рассчитывается по глубине погружения индикатора в испытуемый образец.

Шкалы разностей (интервалов ) отличаются от шкал порядка тем, что для описываемых ими свойств имеют смысл не только соотношения эквивалентности и порядка, но и равенства и суммирования интервалов (разностей) между различными количественными проявлениями свойств. Например, шкала интервалов времени, в которой интервалы времени (период работы, учебы) можно складывать и вычитать, но складывать даты каких-либо событий бессмысленно. Другим примером может служить шкала длин (расстояний), оцениваемая путем совмещения нуля линейки с одной точкой через пространственный интервал до другой точки, у которой и выполняют отсчет. К шкалам этого типа относятся практические шкалы температур с условным нулем.

Шкалы разностей имеют условные (принятые по соглашению) единицы измерений и условные нули, основанные на каких-либо реперах. В этих шкалах допустимы линейные преобразования, в них применимы процедуры математического ожидания, стандартного отклонения и пр.

К шкалам разностей относят:

• 1) Международную шкалу равномерного атомного времени ТА, в которой размер единицы соответствует определению секунды в СИ;
• 2) шкалу всемирного времени UT0, длительность секунды в которой равна средней солнечной секунде;
• 3) шкалу всемирного времени UT1, отличающуюся от UT0 поправкой на перемещение полюсов Земли;
• 4) шкалу всемирного времени UT2, отличающуюся от UT1 поправкой на сезонную неравномерность вращения Земли;
• 5) шкалу координированного времени UTC, в которой размер секунды такой же, как в ТА, но начало счета может меняться ровно на 1 с, чтобы расхождения между UTC и UT2 не превышало 0,9 с;
• 6) календари (григорианский, юлианский, мусульманский, лунный и др.);
• 7) шкалу температуры по Цельсию, в которой единица измерений – градус Цельсия – равна Кельвину и за условный нуль принята термодинамическая температура 273,16 К;
• 8) шкалу окислительных потенциалов водных растворов.

Шкалы отношений описывают свойства величин, для множеств количественных проявлений которых применимы логические отношения эквивалентности, порядка и пропорциональности, а для некоторых шкал также отношение суммирования.

В шкалах отношения существует естественный нуль и по согласованию устанавливается единица измерения.

Примерами шкалы отношений являются:

• 1) шкала массы (аддитивная);
• 2) шкала частот, в которой размер единицы соответствует определению герца в СИ;
• 3) шкала термодинамической температуры (пропорциональная), в которой размер единицы соответствует определению кельвина в СИ. К этой шкале максимально приближена международная температурная шкала МТШ-90, которая опирается на ряд реперных точек;
• 4) шкала силы света оптического излучения, в которой размер единицы соответствует определению канделы в СИ с использованием для различных по спектру излучений стандартизированной Международной комиссией по излучению (МКО) эмпирической функции относительной спектральной световой эффективности монохроматического излучения для дневного зрения. Эта шкала является исходной для шкал всех световых величин;
• 5) шкалы уровня звука А, В, С и D, стандартизированные на международном уровне. Уровень звукового давления в этих шкалах принято выражать в логарифмических шкалах (в децибелах относительно опорного значения 2 × 10-5 Па);
• 6) шкалы измерения раздражающего действия шума (шумности и уровня воспринимаемого шума), стандартизированные на международном уровне;
• 7) аудиометрические шкалы (для измерения остроты и степени потери слуха);
• 8) псофометрические шкалы (для измерения действия шумов в линиях связи);
• 9) шкалы доз (поглощенной и эквивалентной) и мощности доз ионизирующих излучений;
• 10) шкала водородного показателя pH водных растворов (десятичного логарифма активности ионов водорода в грамм-молях на литр, взятого с обратным знаком, реализуемая с использованием ряда реперных растворов);
• 11) Международная сахарная шкала, установленная рекомендацией Международной организацией законодательной метрологии;
• 12) шкала жесткости воды.

Абсолютная шкала – это шкала отношений (пропорциональная или аддитивная) безразмерной величины.

Отличительным признаком абсолютных шкал является наличие естественных нуля и арифметической единицы измерений, которые нс зависят от принятой системы единиц; допустимость только тождественных преобразований; допустимость изменения спецификаций, описывающих конкретные шкалы.

Результаты измерений в абсолютных шкалах могут быть выражены не только в арифметических единицах, но и в процентах, промилле, битах, байтах, децибелах. Единицы абсолютных шкал могут быть применены в сочетании с единицами размерных величин. В частности, скорость передачи информации может быть выражена в битах в секунду.

Разновидностью абсолютных шкал являются дискретные (счетные) шкалы, в которых результат измерения выражается числом частиц, квантов или других объектов, эквивалентных по проявлению измеряемого свойства. Например, шкалы для электрического заряда ядер атомов, числа квантов (в фотохимии), количества информации. Иногда за единицу измерений в таких шкалах принимают какое-то определенное число частиц (квантов). Так, один моль – это число частиц, равное числу Авогадро.

1.1.2. Основные шкалы измерения

Почему необходима теория измерений? Теория измерений (в дальнейшем сокращенно ТИ) является одной из составных частей прикладной статистики. Она входит в состав статистики объектов нечисловой природы .

Использование чисел в жизни и хозяйственной деятельности людей отнюдь не всегда предполагает, что эти числа можно складывать и умножать, производить иные арифметические действия. Что бы вы сказали о человеке, который занимается умножением телефонных номеров? И отнюдь не всегда 2+2=4. Если вы вечером поместите в клетку двух животных, а потом еще двух, то отнюдь не всегда можно утром найти в этой клетке четырех животных. Их может быть и много больше - если вечером вы загнали в клетку овцематок или беременных кошек. Их может быть и меньше - если к двум волкам вы поместили двух ягнят. Числа используются гораздо шире, чем арифметика.

Так, например, мнения экспертов часто выражены в порядковой шкале (подробнее о шкалах говорится ниже), т.е. эксперт может сказать (и обосновать), что один показатель качества продукции более важен, чем другой, первый технологический объект более опасен, чем второй, и т.д. Но он не в состоянии сказать, во сколько раз или на сколько более важен, соответственно, более опасен. Экспертов часто просят дать ранжировку (упорядочение) объектов экспертизы, т.е. расположить их в порядке возрастания (или убывания) интенсивности интересующей организаторов экспертизы характеристики. Ранг - это номер (объекта экспертизы) в упорядоченном ряду значений характеристики у различных объектов. Такой ряд в статистике называется вариационным. Формально ранги выражаются числами 1, 2, 3, ..., но с этими числами нельзя делать привычные арифметические операции. Например, хотя в арифметике 1 + 2 = 3, но нельзя утверждать, что для объекта, стоящем на третьем месте в упорядочении, интенсивность изучаемой характеристики равна сумме интенсивностей объектов с рангами 1 и 2. Так, один из видов экспертного оценивания - оценки учащихся. Вряд ли кто-либо будет утверждать, что знания отличника равны сумме знаний двоечника и троечника (хотя 5 = 2 + 3), хорошист соответствует двум двоечникам (2 + 2 = 4), а между отличником и троечником такая же разница, как между хорошистом и двоечником (5 - 3 = 4 - 2). Поэтому очевидно, что для анализа подобного рода качественных данных необходима не всем известная арифметика, а другая теория, дающая базу для разработки, изучения и применения конкретных методов расчета. Это и есть ТИ.

При чтении литературы надо иметь в виду, что в настоящее время термин "теория измерений" применяется для обозначения целого ряда научных дисциплин. А именно, классической метрологии (науки об измерениях физических величин), рассматриваемой здесь ТИ, некоторых других направлений, например, алгоритмической теории измерений. Обычно из контекста понятно, о какой конкретно теории идет речь.

Краткая история теории измерений. Сначала ТИ развивалась как теория психофизических измерений. В послевоенных публикациях американский психолог С.С. Стивенс основное внимание уделял шкалам измерения. Во второй половине ХХ в. сфера применения ТИ стремительно расширяется. Посмотрим, как это происходило. Один из томов выпущенной в США в 1950-х годах "Энциклопедии психологических наук" назывался "Психологические измерения". Значит, составители этого тома расширили сферу применения РТИ с психофизики на психологию в целом. А в основной статье в этом сборнике под названием, обратите внимание, "Основы теории измерений", изложение шло на абстрактно-математическом уровне, без привязки к какой-либо конкретной области применения. В этой статье упор был сделан на "гомоморфизмах эмпирических систем с отношениями в числовые" (в эти математические термины здесь вдаваться нет необходимости), и математическая сложность изложения возросла по сравнению с работами С.С. Стивенса.

Уже в одной из первых отечественных статей по РТИ (конец 1960-х годов) было установлено, что баллы, присваиваемые экспертами при оценке объектов экспертизы, как правило, измерены в порядковой шкале. Отечественные работы, появившиеся в начале 1970-х годов, привели к существенному расширению области использования РТИ. Ее применяли к педагогической квалиметрии (измерению качества знаний учащихся), в системных исследованиях, в различных задачах теории экспертных оценок, для агрегирования показателей качества продукции, в социологических исследованиях, и др.

Итоги этого этапа были подведены в монографии . В качестве двух основных проблем РТИ наряду с установлением типа шкалы измерения конкретных данных был выдвинут поиск алгоритмов анализа данных, результат работы которых не меняется при любом допустимом преобразовании шкалы (т.е. является инвариантным относительно этого преобразования).

Метрологи вначале резко возражали против использования термина "измерение" для качественных признаков. Однако постепенно возражения сошли на нет, и к концу ХХ в. ТИ стала рассматриваться как общенаучная теория.

Шесть типов шкал. В соответствии с ТИ при математическом моделировании реального явления или процесса следует прежде всего установить типы шкал , в которых измерены те или иные переменные. Тип шкалы задает группу допустимых преобразований шкалы . Допустимые преобразования не меняют соотношений между объектами измерения. Например, при измерении длины переход от аршин к метрам не меняет соотношений между длинами рассматриваемых объектов - если первый объект длиннее второго, то это будет установлено и при измерении в аршинах, и при измерении в метрах. Обратите внимание, что при этом численное значение длины в аршинах отличается от численного значения длины в метрах - не меняется лишь результат сравнения длин двух объектов.

Укажем основные виды шкал измерения и соответствующие группы допустимых преобразований.

В шкале наименований (другое название этой шкалы - номинальная ; это - переписанное русскими буквами английское название шкалы) допустимыми являются все взаимно-однозначные преобразования. В этой шкале числа используются лишь как метки. Примерно так же, как при сдаче белья в прачечную, т.е. лишь для различения объектов. В шкале наименований измерены, например, номера телефонов, автомашин, паспортов, студенческих билетов. Номера страховых свидетельств государственного пенсионного страхования, медицинского страхования, ИНН (индивидуальный номер налогоплательщика) измерены в шкале наименований. Пол людей тоже измерен в шкале наименований, результат измерения принимает два значения - мужской, женский. Раса, национальность, цвет глаз, волос - номинальные признаки. Номера букв в алфавите - тоже измерения в шкале наименований. Никому в здравом уме не придет в голову складывать или умножать номера телефонов, такие операции не имеют смысла. Сравнивать буквы и говорить, например, что буква П лучше буквы С, также никто не будет. Единственное, для чего годятся измерения в шкале наименований - это различать объекты. Во многих случаях только это от них и требуется. Например, шкафчики в раздевалках для взрослых различают по номерам, т.е. числам, а в детских садах используют рисунки, поскольку дети еще не знают чисел.

В порядковой шкале числа используются не только для различения объектов, но и для установления порядка между объектами. Простейшим примером являются оценки знаний учащихся. Символично, что в средней школе применяются оценки 2, 3, 4, 5, а в высшей школе ровно тот же смысл выражается словесно - неудовлетворительно, удовлетворительно, хорошо, отлично. Этим подчеркивается "нечисловой" характер оценок знаний учащихся. В порядковой шкале допустимыми являются все строго возрастающие преобразования.

Установление типа шкалы, т.е. задания группы допустимых преобразований шкалы измерения - дело специалистов соответствующей прикладной области. Так, оценки привлекательности профессий мы в монографии , выступая в качестве социологов, считали измеренными в порядковой шкале. Однако отдельные социологи не соглашались с нами, полагая, что выпускники школ пользуются шкалой с более узкой группой допустимых преобразований, например, интервальной шкалой. Очевидно, эта проблема относится не к математике, а к наукам о человеке. Для ее решения может быть поставлен достаточно трудоемкий эксперимент. Пока же он не поставлен, целесообразно принимать порядковую шкалу, так как это гарантирует от возможных ошибок.

Оценки экспертов, как уже отмечалось, часто следует считать измеренными в порядковой шкале. Типичным примером являются задачи ранжирования и классификации промышленных объектов, подлежащих экологическому страхованию.

Почему мнения экспертов естественно выражать именно в порядковой шкале? Как показали многочисленные опыты, человек более правильно (и с меньшими затруднениями) отвечает на вопросы качественного, например, сравнительного, характера, чем количественного. Так, ему легче сказать, какая из двух гирь тяжелее, чем указать их примерный вес в граммах.

В различных областях человеческой деятельности применяется много других видов порядковых шкал. Так, например, в минералогии используется шкала Мооса, по которому минералы классифицируются согласно критерию твердости. А именно: тальк имеет балл 1, гипс - 2, кальций - 3, флюорит - 4, апатит - 5, ортоклаз - 6, кварц - 7, топаз - 8, корунд - 9, алмаз - 10. Минерал с большим номером является более твердым, чем минерал с меньшим номером, при нажатии царапает его.

Порядковыми шкалами в географии являются - бофортова шкала ветров ("штиль", "слабый ветер", "умеренный ветер" и т.д.), шкала силы землетрясений. Очевидно, нельзя утверждать, что землетрясение в 2 балла (лампа качнулась под потолком - такое бывает и в Москве) ровно в 5 раз слабее, чем землетрясение в 10 баллов (полное разрушение всего на поверхности земли).

В медицине порядковыми шкалами являются - шкала стадий гипертонической болезни (по Мясникову), шкала степеней сердечной недостаточности (по Стражеско-Василенко-Лангу), шкала степени выраженности коронарной недостаточности (по Фогельсону), и т.д. Все эти шкалы построены по схеме: заболевание не обнаружено; первая стадия заболевания; вторая стадия; третья стадия… Иногда выделяют стадии 1а, 1б и др. Каждая стадия имеет свойственную только ей медицинскую характеристику. При описании групп инвалидности числа используются в противоположном порядке: самая тяжелая - первая группа инвалидности, затем - вторая, самая легкая - третья.

Номера домов также измерены в порядковой шкале - они показывают, в каком порядке стоят дома вдоль улицы. Номера томов в собрании сочинений писателя или номера дел в архиве предприятия обычно связаны с хронологическим порядком их создания.

При оценке качества продукции и услуг, в т.н. квалиметрии (буквальный перевод: измерение качества) популярны порядковые шкалы. А именно, единица продукции оценивается как годная или не годная. При более тщательном анализе используется шкала с тремя градациями: есть значительные дефекты - присутствуют только незначительные дефекты - нет дефектов. Иногда применяют четыре градации: имеются критические дефекты (делающие невозможным использование) - есть значительные дефекты - присутствуют только незначительные дефекты - нет дефектов. Аналогичный смысл имеет сортность продукции - высший сорт, первый сорт, второй сорт,…

При оценке экологических воздействий первая, наиболее обобщенная оценка - обычно порядковая, например: природная среда стабильна - природная среда угнетена (деградирует). Аналогично в эколого-медицинской шкале: нет выраженного воздействия на здоровье людей - отмечается отрицательное воздействие на здоровье.

Порядковая шкала используется и во многих иных областях. В эконометрике это прежде всего различные методы экспертных оценок. (см. посвященный им материал в части 3).

Все шкалы измерения делят на две группы - шкалы качественных признаков и шкалы количественных признаков.

Порядковая шкала и шкала наименований - основные шкалы качественных признаков . Поэтому во многих конкретных областях результаты качественного анализа можно рассматривать как измерения по этим шкалам.

Шкалы количественных признаков - это шкалы интервалов, отношений, разностей, абсолютная . По шкале интервалов измеряют величину потенциальной энергии или координату точки на прямой. В этих случаях на шкале нельзя отметить ни естественное начало отсчета, ни естественную единицу измерения. Исследователь должен сам задать точку отсчета и сам выбрать единицу измерения. Допустимыми преобразованиями в шкале интервалов являются линейные возрастающие преобразования, т.е. линейные функции. Температурные шкалы Цельсия и Фаренгейта связаны именно такой зависимостью: 0 С = 5/9 (0 F - 32), где 0 С - температура (в градусах) по шкале Цельсия, а 0 F - температура по шкале Фаренгейта.

Из количественных шкал наиболее распространенными в науке и практике являются шкалы отношений. В них есть естественное начало отсчета - нуль, т.е. отсутствие величины, но нет естественной единицы измерения. По шкале отношений измерены большинство физических единиц: масса тела, длина, заряд, а также цены в экономике. Допустимыми преобразованиями шкале отношений являются подобные (изменяющие только масштаб). Другими словами, линейные возрастающие преобразования без свободного члена. Примером является пересчет цен из одной валюты в другую по фиксированному курсу. Предположим, мы сравниваем экономическую эффективность двух инвестиционных проектов, используя цены в рублях. Пусть первый проект оказался лучше второго. Теперь перейдем на валюту самой экономически мощной державы мира - юани, используя фиксированный курс пересчета. Очевидно, первый проект должен опять оказаться более выгодным, чем второй. Это очевидно из общих соображений. Однако алгоритмы расчета не обеспечивают автоматически выполнения этого очевидного условия. Надо проверять, что оно выполнено. Результаты подобной проверки для средних величин описаны ниже (раздел 2.1.3).

В шкале разностей есть естественная единица измерения, но нет естественного начала отсчета. Время измеряется по шкале разностей , если год (или сутки - от полудня до полудня) принимаем естественной единицей измерения, и по шкале интервалов в общем случае. На современном уровне знаний естественного начала отсчета указать нельзя. Дату сотворения мира различные авторы рассчитывают по-разному, равно как и момент рождества Христова. Так, согласно новой статистической хронологии , разработанной группой известного историка акад. РАН А.Т.Фоменко, Господь Иисус Христос родился примерно в 1054 г. по принятому ныне летоисчислению в Стамбуле (он же - Царьград, Византия, Троя, Иерусалим, Рим).

Только для абсолютной шкалы результаты измерений - числа в обычном смысле слова. Примером является число людей в комнате. Для абсолютной шкалы допустимым является только тождественное преобразование.

В процессе развития соответствующей области знания тип шкалы может меняться. Так, сначала температура измерялась по порядковой шкале (холоднее - теплее). Затем - по интервальной (шкалы Цельсия, Фаренгейта, Реомюра). Наконец, после открытия абсолютного нуля температуру можно считать измеренной по шкале отношений (шкала Кельвина). Надо отметить, что среди специалистов иногда имеются разногласия по поводу того, по каким шкалам следует считать измеренными те или иные реальные величины. Другими словами, процесс измерения включает в себя и определение типа шкалы (вместе с обоснованием выбора определенного типа шкалы). Кроме перечисленных шести основных типов шкал, иногда используют и иные шкалы.

Обсуждение шкал измерения будет продолжено далее в более широком контексте – как одного из понятий статистики нечисловых данных.

Предыдущая
