Эластичные нанотрубки. Фуллерены и углеродные нанотрубки. Как получают УН

Идеальная нанотрубка представляет собой свёрнутую в цилиндр графеновую плоскость, то есть поверхность, выложенную правильными шестиугольниками, в вершинах которых расположены атомы углерода. Результат такой операции зависит от угла ориентации графеновой плоскости относительно оси нанотрубки. Угол ориентации, в свою очередь, задаёт хиральность нанотрубки, которая определяет, в частности, её электрические характеристики .

Индексы хиральности однослойной нанотрубки (m, n) однозначным образом определяют её диаметр D. Указанная связь имеет следующий вид:

D = 3 d 0 π ⋅ m 2 + n 2 + m n {\displaystyle D={\frac {{\sqrt {3}}d_{0}}{\pi }}\cdot {\sqrt {m^{2}+n^{2}+mn}}} ,

где d 0 {\displaystyle d_{0}} = 0,142 нм - расстояние между соседними атомами углерода в графитовой плоскости. Связь между индексами хиральности (m, n) и углом α даётся соотношением:

sin ⁡ α = m 3 2 m 2 + n 2 + m n {\displaystyle \sin {\alpha }={\frac {m{\sqrt {3}}}{2{\sqrt {m^{2}+n^{2}+mn}}}}} .

Среди различных возможных направлений сворачивания нанотрубок выделяются те, для которых совмещение шестиугольника (m, n) с началом координат не требует искажения его структуры. Этим направлениям соответствуют, в частности, углы α = 30° (armchair конфигурация) и α = 0° (zigzag конфигурация). Указанные конфигурации отвечают хиральностям (n, n) и (0, n) соответственно.

Одностенные нанотрубки

Структура одностенных (single-walled) нанотрубок, наблюдаемых экспериментально, во многих отношениях отличается от представленной выше идеализированной картины. Прежде всего это касается вершин нанотрубки, форма которых, как следует из наблюдений, далека от идеальной полусферы .

Особое место среди одностенных нанотрубок занимают так называемые armchair-нанотрубки или нанотрубки с хиральностью (10, 10). В нанотрубках такого типа две из С-С-связей, входящих в состав каждого шестичленного кольца, ориентированы параллельно продольной оси трубки. Нанотрубки с подобной структурой должны обладать чисто металлической структурой .

Одностенные нанотрубки применяются в литий-ионных аккумуляторах, углепластиковых материалах, автомобильной промышленности. В кислотно-свинцовых аккумуляторах добавление одностенных нанотрубок значительно увеличивает число циклов перезарядки. У одностенных углеродных нанотрубок коэффициент прочности 50 {\displaystyle 50} ГПа, а у стали 1 {\displaystyle 1} ГПа .

Многостенные нанотрубки

Реализация той или иной структуры многостенных нанотрубок в конкретной экспериментальной ситуации зависит от условий синтеза. Анализ имеющихся экспериментальных данных указывает, что наиболее типичной структурой многостенных нанотрубок является структура с попеременно расположенными по длине участками типа «русской матрёшки» и «папье-маше». При этом «трубки» меньшего размера последовательно вложены в трубки большего размера . В пользу такой модели говорят, например, факты по интеркалированию калия или хлорида железа в «межтрубочное» пространство и образование структур типа «бусы».

История открытия

Существует множество теоретических работ по предсказанию данной аллотропной формы углерода . В работе химик Джонс (Дедалус) размышлял о свёрнутых трубах графита. В работе Л. А. Чернозатонского и др. , вышедшую в тот же год, что и работа Ииджимы, были получены и описаны углеродные нанотрубы, а М. Ю. Корнилов, профессор кафедры органической химии Киевского национального университета, не только предсказал существования одностенных углеродных нанотруб в г., но и высказал предположение об их большой упругости .

Впервые возможность образования наночастиц в виде трубок была обнаружена для углерода. В настоящее время подобные структуры получены из нитрида бора , карбида кремния , оксидов переходных металлов и некоторых других соединений. Диаметр нанотрубок варьируется от одного до нескольких десятков нанометров, а длина достигает нескольких микрон.

Структурные свойства

упругие свойства; дефекты при превышении критической нагрузки:
- в большинстве случаев представляют собой разрушенную ячейку-гексагон решётки - с образованием пентагона или септагона на её месте. Из специфических особенностей графена следует, что дефектные нанотрубки будут искажаться аналогичным образом, то есть с возникновением выпуклостей (при 5-и) и седловидных поверхностей (при 7-и). Наибольший же интерес в данном случае представляет комбинация данных искажений, особенно расположенных друг напротив друга (дефект Стоуна - Уэйлса) - это уменьшает прочность нанотрубки, но формирует в её структуре устойчивое искажение, меняющее свойства последней: иными словами, в нанотрубке образуется постоянный изгиб.
открытые и закрытые нанотрубки

Электронные свойства нанотрубок

Электронные свойства графитовой плоскости

Обратная решётка, первая зона Бриллюэна

Все точки K первой зоны Бриллюэна отстоят друг от друга на вектор трансляции обратной решётки, поэтому все они на самом деле эквивалентны. Аналогично, эквивалентны все точки K".

Спектр в приближении сильной связи (См. более подробно Графен)

Дираковские точки (См. подробнее Графен)

Поведение спектра при приложении продольного магнитного поля

Учёт взаимодействия электронов

Бозонизация
Латтинжеровская жидкость
Экспериментальный статус

Сверхпроводимость в нанотрубках

Экситоны и биэкситоны в нанотрубках

Эксито́н (лат. excito - «возбуждаю»)- водородоподобная квазичастица, представляющая собой электронное возбуждение в диэлектрике или полупроводнике, мигрирующее по кристаллу и не связанное с переносом электрического заряда и массы.

Хотя экситон состоит из электрона и дырки, его следует считать самостоятельной элементарной (не сводимой) частицей в случаях, когда энергия взаимодействия электрона и дырки имеет тот же порядок, что и энергия их движения, а энергия взаимодействия между двумя экситонами мала по сравнению с энергией каждого из них. Экситон можно считать элементарной квазичастицей в тех явлениях, в которых он выступает как целое образование, не подвергающееся воздействиям, способным его разрушить.

Биэкситон- связаное состояние двух экситонов. Представляет собой, фактически, экситонную молекулу.

Впервые идея о возможности образования экситонной молекулы и некоторые её свойства были описаны независимо С. А. Москаленко и М. А. Лампертом.

Образование биэкситона проявляется в оптических спектрах поглощения в виде дискретных полос, сходящихся в коротковолновую сторону по водородоподобному закону. Из такого строения спектров следует, что возможно образование не только основного, но и возбуждённых состояний биэкситонов.

Стабильность биэкситона должна зависеть от энергии связи самого экситона, отношения эффективных масс электронов и дырок и их анизотропии.

Энергия образования биэкситона меньше удвоенной энергии экситона на величину энергии связи биэкситона.

Оптические свойства нанотрубок

Мемристорные свойства нанотрубок

Однако, выход УНТ оставался низким. Введение в графит небольших добавок никеля и кобальта (по 0.5 ат.%) позволило увеличить выход УНТ до 70-90% . С этого момента начался новый этап в представлении о механизме образования нанотрубок. Стало очевидным, что металл является катализатором роста. Так появились первые работы по получению нанотрубок низкотемпературным методом - методом каталитического пиролиза углеводородов (CVD), где в качестве катализатора использовались частицы металла группы железа. Один из вариантов установки по получению нанотрубок и нановолокон CVD методом представляет собой реактор, в который подается инертный газ-носитель, уносящий катализатор и углеводород в зону высоких температур.

Упрощенно механизм роста УНТ заключается в следующем. Углерод, образующийся при термическом разложении углеводорода, растворяется в наночастице металла. При достижении высокой концентрации углерода в частице на одной из граней частицы-катализатора происходит энергетически выгодное «выделение» избыточного углерода в виде искаженной полуфуллереновой шапочки. Так зарождается нанотрубка. Разложившийся углерод продолжает поступать в частицу катализатора, и для сброса избытка его концентрации в расплаве нужно постоянно избавляться от него. Поднимающаяся полусфера (полуфуллерен) с поверхности расплава увлекает за собой растворенный избыточный углерод, атомы которого вне расплава образуют связь С-С, представляющую собой цилиндрический каркас-нанотрубку.

Температура плавления частицы в наноразмерном состоянии зависит от её радиуса. Чем меньше радиус, тем ниже температура плавления, вследствие эффекта Гиббса-Томпсона . Поэтому, наночастицы железа, с размером порядка 10 нм находятся в расплавленном состоянии ниже 600°С. На данный момент осуществлен низкотемпературный синтез УНТ методом каталитического пиролиза ацетилена в присутствии частиц Fe при 550°С. Снижение температуры синтеза имеет и негативные последствия. При более низких температурах получаются УНТ с большим диаметром (около 100 нм) и сильно дефектной структурой типа «бамбук» или «вложенные наноконусы». Полученные материалы состоят только из углерода, но к экстраординарным характеристикам (например, модуль Юнга) наблюдаемым у одностенных углеродных нанотрубок, получаемых методом лазерной абляции или электродуговым синтезом, они даже близко не приближаются.

CVD является более управляемым методом, позволяющим контролировать местоположение роста и геометрические параметры углеродных трубок на любых видах подложек. Для того чтобы получить массив УНТ на поверхности подложки, прежде на поверхности формируют частицы катализатора за счет конденсации чрезвычайно небольшого его количества. Формирование катализатора возможно с помощью методов химического осаждения из раствора, содержащих катализатор, термическим испарением, распылением ионным пучком или магнетронным распылением. Незначительные вариации количества конденсируемого вещества на единицу площади поверхности вызывают значительного изменения размера и количества каталитических наночастиц и, следовательно, приводит к образованию УНТ, отличающихся по диаметру и высоте на различных участках подложки. Управляемый рост УНТ возможен в том случае, если использовать в качестве катализатор в виде сплава Ct-Me-N, где Сt (катализатор) выбирается из группы Ni, Co, Fe, Pd; Me (связующий металл) - выбирается из группы Ti, V, Cr, Zr, Nb, Mo, Hf, Ta, W, Re; N (азот). Привлекательность данного процесса роста УНТ на пленках сплавов каталитического металла с металлами V-VII групп Периодической таблицы элементов состоит в широком наборе факторов для управления процессом, что позволяет управлять параметрами массивов УНТ, такими как высота, плотность, диаметр. При использовании пленок сплавов рост УНТ возможен на тонких пленках различной толщины и проводимости. Всё это делает возможность встраивания данного процесса в интегрированные технологии .

Волокна из углеродных трубок

Для практического применения УНТ в настоящее время ищется способ создания на их основе протяжённых волокон, которые в свою очередь можно будет сплести в многожильный провод. Уже удалось создать из углеродных нанотрубок протяженные волокна, которые обладают высокой электропроводностью и превосходящей сталь прочностью .

Токсичность нанотрубок

Результаты экспериментов, проведённых в последние годы, показали, что длинные многостенные углеродные нанотрубки (МНТ) могут вызвать отклик, аналогичный асбестовым волокнам. У людей, занятых на добыче и переработке асбеста , вероятность возникновения опухолей и рака лёгких в несколько раз больше, чем у основного населения. Канцерогенность волокон разных видов асбеста весьма различна и зависит от диаметра и типа волокон. Благодаря своему малому весу и размерам, углеродные нанотрубки проникают в дыхательные пути вместе с воздухом. В итоге они концентрируются в плевре. Мелкие частицы и короткие нанотрубки выходят через поры в грудной стенке (диаметр 3-8 мкм), а длинные нанотрубки могут задерживаться и со временем вызвать патологические изменения.

Сравнительные эксперименты по добавке одностенных углеродных нанотрубок (ОНТ) в пищу мышей показали отсутствие заметной реакции последних в случае нанотрубок с длиной порядка микрон. Тогда как использование укороченных ОНТ с длиной 200-500 нм приводило к «впиванию» нанотрубок-игл в стенки желудка.

Очистка от катализаторов

Наноразмерные металлические катализаторы являются важными компонентами многих эффективных методов синтеза УНТ и в особенности для CVD -процессов. Они также позволяют в некоторой степени контролировать структуру и хиральность получаемых УНТ. Во время синтеза катализаторы могут конвертировать углеродсодержащие соединения в трубчатый углерод, при этом они сами как правило становятся частично закапсулированны графитизированными слоями углерода. Таким образом, они могут стать частью результируемого УНТ-продукта. Такие металлические примеси могут быть проблематичными для многих применений УНТ. Катализаторы как Никель , Кобальт или Иттрий могут вызвать к примеру, токсикологические проблемы. В то время как незакапсулированные катализаторы сравнительно легко вымываются минеральными кислотами , закапсулированные катализаторы требуют предварительной окислительной обработки для вскрытия покрывающей оболочки катализаторов. Эффективное удаление катализаторов, особенно закапсулированных, с сохранением структуры УНТ представляет собой сложную и трудоёмкую процедуру. Многие варианты очистки УНТ уже были изучены и индивидуально оптимизированы с учётом качества используемых УНТ. Новый подход к очистке УНТ, дающий возможность одновременно вскрывать и выпаривать закапсулированные металлические катализаторы является чрезвычайно быстрый нагрев УНТ и его примесей в термической плазме.

Примечания

Еще одним классом кластеров были удлиненные цилиндрические углеродные образования, которые позднее, после выяснения их структуры, назвали "углеродными нанотрубками " (УНТ). УНТ являются большими, иногда даже сверхбольшими (свыше 10 6 атомов) молекулами, построенными из атомов углерода.

Типичная структурная схема однослойной УНТ и результат компьютерного расчета ее молекулярных орбиталей показаны на рис. 3.1. В вершинах всех шестиугольников и пятиугольников, изображенных белыми линиями, расположены атомы углерода в состоянии sp 2 -гибридизации. Для того, чтобы структура каркаса УНТ была хорошо видна, атомы углерода здесь не показаны. Но их не трудно себе представить. Серым тоном показан вид молекулярных орбиталей боковой поверхности УНТ.

Рис 3.1

Теория показывает, что структуру боковой поверхности однослойной УНТ можно представить себе как свернутый в трубку один слой графита. Понятно, что свертывать этот слой можно лишь в тех направлениях, при которых достигается совмещение гексагональной решетки самой с собой при замыкании цилиндрической поверхности. Поэтому УНТ имеют лишь определенный набор диаметров и классифицируются по векторам, указывающим направление свертывания гексагональной решетки. От этого зависят как внешний вид, так и вариации свойств УНТ. Три типичных варианта показаны на рис.3.2.

Набор возможных диаметров УНТ перекрывает диапазон от несколько меньше 1 нм до многих десятков нанометров. А длина УНТ может достигать десятков микрометров. Рекордные по длине УНТ уже превзошли границу в 1 мм.

Достаточно длинные УНТ (когда их длина намного больше диаметра) можно рассматривать как одномерный кристалл. На них можно выделить "элементарную ячейку", которая многократно повторяется вдоль оси трубки. И это отражается на некоторых свойствах длинных углеродных нанотрубок.

В зависимости от вектора свертывания графитового слоя (специалисты говорят: "от хиральности ") нанотрубки могут быть как проводниками, так и полупроводниками. УНТ так называемой "седловой" структуры всегда имеют довольно высокую, "металлическую" электропроводность.

Рис. 3.2

Разными могут быть и "крышки", замыкающие УНТ на торцах. Они имеют форму "половинок" разных фуллеренов. Основные их варианты показаны на рис. 3.3.

Рис. 3.3 Основные варианты "крышек" однослойной УНТ

Существуют также и многослойные УНТ . Некоторые из них похожи на графитовый слой, свернутый в свиток. Но большинство состоит из вставленных одна в другую однослойных трубок, связанных между собой силами ван дер Ваальса. Если однослойные УНТ практически всегда закрыты крышками, то многослойные УНТ бывают и частично открытыми. На них наблюдается обычно намного больше мелких дефектов структуры, чем на однослойных УНТ. Поэтому для применений в электронике преимущество пока отдают последним.

УНТ вырастают не только прямолинейными, но и криволинейными, согнутыми с образованием "колена", и даже полностью свернутыми в виде подобия тора. Нередко несколько УНТ прочно соединены между собой и образуют "жгуты".

Материалы, используемые для нанотрубок

Развитие методов синтеза углеродных нанотрубок (УНТ) шло по пути снижения температур синтеза. После создания технологии получения фуллеренов было обнаружено, что при электродуговом испарении графитовых электродов наряду с образованием фуллеренов образуются протяженные цилиндрические структуры. Микроскопист Сумио Ииджима, используя просвечивающий электронный микроскоп (ПЭМ), первым идентифицировал эти структуры как нанотрубки. К высокотемпературным методам получения УНТ относятся электродуговой метод. Если испарить графитовый стержень (анод) в электрической дуге, то на противоположном электроде (катоде) образуется жесткий углеродный нарост (депозит) в мягкой сердцевине которого содержатся многостенные УНТ с диаметром 15-20 нм и длиной более 1 мкм.

Формирование УНТ из фуллереновой сажи при высокотемпературном тепловом воздействии на сажу впервые наблюдали Оксфордская и Швейцарская группы. Установка для электродугового синтеза металлоемка, энергозатратна, но универсальна для получения различных типов углеродных наноматериалов. Существенной проблемой является неравновесность процесса при горении дуги. Электродуговой метод в свое время пришел на смену метода лазерного испарения (абляции) лучом лазера. Установка для абляции представляет собой обычную печь с резистивным нагревом, дающую температуру 1200°С. Чтобы получить в ней более высокие температуры, достаточно поместить в печь мишень из углерода и направить на нее лазерный луч, попеременно сканируя всю поверхность мишени. Так группа Смолли, используя дорогостоящие установки с короткоимпульсным лазером, получила в 1995 г. нанотрубки, «значительно упростив» технологию их синтеза.

Однако, выход УНТ оставался низким. Введение в графит небольших добавок никеля и кобальта (по 0.5 ат.%) позволило увеличить выход УНТ до 70-90%. С этого момента начался новый этап в представлении о механизме образования нанотрубок. Стало очевидным, что металл является катализатором роста. Так появились первые работы по получению нанотрубок низкотемпературным методом -- методом каталитического пиролиза углеводородов (CVD), где в качестве катализатораиспользовались частицы металла группы железа. Один из вариантов установки по получению нанотрубок и нановолокон CVD методом представляет собой реактор, в который подается инертный газ-носитель, уносящий катализатор и углеводород в зону высоких температур.

Упрощенно механизм роста УНТ заключается в следующем. Углерод, образующийся при термическом разложении углеводорода, растворяется в наночастице металла. При достижении высокой концентрации углерода в частице на одной из граней частицы-катализатора происходит энергетически выгодное «выделение» избыточного углерода в виде искаженной полуфулереновой шапочки. Так зарождается нанотрубка. Разложившийся углерод продолжает поступать в частицу катализатора, и для сброса избытка его концентрации в расплаве нужно постоянно избавляться от него. Поднимающаяся полусфера (полуфуллерен) с поверхности расплава увлекает за собой растворенный избыточный углерод, атомы которого вне расплава образуют связь С-С, представляющую собой цилиндрический каркас-нанотрубку.

Температура плавления частицы в наноразмерном состоянии зависит от ее радиуса. Чем меньше радиус, тем ниже температура плавления, вследствие эффекта Гиббса-Томпсона. Поэтому, наночастицы железа, с размером порядка 10 нм находятся в расплавленном состоянии ниже 600°С. На данный момент осуществлен низкотемпературный синтез УНТ методом каталитического пиролиза ацетилена в присутствии частиц Fe при 550°С. Снижение температуры синтеза имеет и негативные последствия. При более низких температурах получаются УНТ с большим диаметром (около 100 нм) и сильно дефектной структурой типа «бамбук» или «вложенные наноконусы». Полученные материалы состоят только из углерода, но к экстраординарным характеристикам (например, модуль Юнга) наблюдаемым у одностенных углеродных нанотрубок, получаемых методом лазерной абляции или электродуговым синтезом, они даже близко не приближаются.

Министерство образования и науки Российской Федерации

Федеральное государственное учреждение высшего профессионального образования

Российский химико-технологический университет им. Д. И. Менделеева

Факультет нефтегазохимии и полимерных материалов

Кафедра химической технологии углеродных материалов

ОТЧЕТ ПО ПРАКТИКЕ

на тему УГЛЕРОДНЫЕ НАНОТРУБКИ И НАНОВОЛКНА

Выполнил: Маринин С. Д.

Проверил: доктор химических наук, Бухаркина Т. В.

Москва, 2013 г.

Введение

Сфера нанотехнологий считается во всем мире ключевой темой для технологий XXI века. Возможности их разностороннего применения в таких областях экономики, как производство полупроводников, медицина, сенсорная техника, экология, автомобилестроение, строительные материалы, биотехнологии, химия, авиация и космонавтика, машиностроение и текстильная промышленность, несут в себе огромный потенциал роста. Применение продукции нанотехнологий позволит сэкономить на сырье и потреблении энергии, сократить выбросы в атмосферу и будет способствовать тем самым устойчивому развитию экономики.

Разработками в сфере нанотехнологий занимается новая междисциплинарная область - нанонаука, одним из направлений которой является нанохимия. Нанохимия возникла на стыке веков, когда казалось, что в химии уже все открыто, все понятно и остается только использовать на благо общества приобретенные знания.

Химики всегда знали и хорошо понимали значение атомов и молекул как основных «кирпичиков» огромного химического фундамента. В то же время развитие новых методов исследования, таких как электронная микроскопия, высокоселективная масс-спектроскопия, в сочетании со специальными методами приготовления образцов позволило получать информацию о частицах, содержащих небольшое, менее сотни, количество атомов.

У подобных частиц размером около 1 нм (10-9 м - это всего лишь миллиметр, поделенный на миллион) обнаружены необычные, труднопредсказуемые химические свойства.

Наиболее известными и понятными для большинства людей являются следующие такие наноструктуры, как фуллерены, графен, углеродные нанотрубки и нановолокна. Все они состоят из атомов углерода, связанных между собой, но форма их существенно различается. Графен представляет собой плоскость, монослой, «покрывало» из атомов углерода в SP2 гибридизации. Фуллерены - замкнутые многоугольники, чем-то напоминающие футбольный мяч. Нанотрубки - цилиндрические полые объемные тела. Нановолокна могут представлять собой конусы, цилиндры, чаши.В своей работе я постараюсь осветить именно нанотрубки и нановолокна.

Строение нанотрубок и нановолокон

Что такое углеродные нанотрубки? Углеродные нанотрубки это углеродный материал, представляющий собой цилиндрические структуры с диаметром порядка нескольких нанометров, состоящие из свернутых в трубку графитовых плоскостей. Графитовая плоскость представляет собой непрерывную гексагональную сетку с атомами углерода в вершинах шестиугольников. Углеродные нанотрубки могут различаться по длине, диаметру, хиральности (симметрии свернутой графитовой плоскости) и по количеству слоев. Хиральность <#"280" src="doc_zip1.jpg" />

Одностенные нанотрубки. Однослойные углеродные нанотрубки (ОСУНТ) - подвид углеродных нановолокон со структурой, образованной сворачиванием графена в цилиндр с соединением его сторон без шва. Сворачивание графена в цилиндр без шва возможно только конечным числом способов, отличающихся направлением двумерного вектора, который соединяет две эквивалентные точки на графене, совпадающие при его сворачивании в цилиндр. Этот вектор называется вектором хиральностиоднослойной углеродной нанотрубки. Таким образом, однослойные углеродные нанотрубки различаются диаметром и хиральностью. Диаметр однослойных нанотрубок, по экспериментальным данным, варьируется от ~ 0,7 нм до ~ 3-4 нм. Длина однослойной нанотрубки может достигать 4 см. Существуют три формы ОСУНТ: ахиральные типа «кресла» (две стороны каждого шестиугольника ориентированы перпендикулярно оси УНТ), ахиральные типа «зигзаг» (две стороны каждого шестиугольника ориентированы параллельно оси УНТ) и хиральные или спиралевидные (каждая сторона шестиугольника расположена к оси УНТ под углом, отличные от 0 и 90º). Так, ахиральные УНТ типа «кресла» характеризуют индексами (n,n), типа «зигзаг» - (n,0), хиральные - (n,m).

Многостенные нанотрубки. Многослойные углеродные нанотрубки (МСУНТ) - подвид углеродных нановолокон со структурой, образованной несколькими вложенными друг в друга однослойными углеродными нанотрубками (см. Рис.2). Внешний диаметр многослойных нанотрубок варьируется в широких пределах от нескольких нанометров до десятков нанометров.

Число слоев в МСУНТ чаще всего составляет не больше 10, но в отдельных случаях достигает нескольких десятков.

Иногда среди многослойных нанотрубок выделяют как особый вид двухслойные нанотрубки. Структура типа «русской матрёшки» (russian dolls) представляет собой совокупность коаксиально вложенных друг в друга цилиндрических трубок. Другая разновидность этой структуры представляет собой совокупность вложенных друг в друга коаксиальных призм. Наконец, последняя из приведённых структур напоминает свиток (scroll). Для всех структур на рис. характерно значение расстояния между соседними графеновыми слоями, близкое к величине 0,34 нм, присущей расстоянию между соседними плоскостями кристаллического графита <#"128" src="doc_zip3.jpg" />

Русская матрешка Рулон Папье-маше

Углеродные нановолокна (УНВ) представляют собой класс таких материалов, в которых изогнутые графеновые слои или наноконусы сложены в форме одномерной нити, чья внутренняя структура может быть охарактеризована углом? между слоями графена и осью волокна. Одно из распространенных различий отмечается между двумя основными типами волокон: «Елочка», с плотно уложенными коническими графеновыми слоями и большими?, и «Бамбук», с цилиндрическими чашеподобными графеновыми слоями и малыми?, которые больше похожи на многослойные углеродные нанотрубки <#"228" src="doc_zip4.jpg" />

а - нановолокно "столбик монет";

б - нановолокно "елочной структуры" (стопка конусов, "рыбья кость");

в - нановолокно "стопка чашек" ("ламповые абажуры");

г - нанотрубка "русская матрешка";

д - бамбукообразное нановолокно;

е - нановолокно со сферическими секциями;

ж - нановолокно с полиэдрическими секциями

Выделение в отдельный подвид углеродных нанотрубок обусловлено тем, что их свойства заметно отличаются в лучшую сторону от свойств других типов углеродных нановолокон. Это объясняется тем, что графеновый слой, образующий стенку нанотрубки вдоль всей ее длины, имеет высокие прочность на разрыв, тепло- и электропроводность. В противоположность этому в углеродных нановолокнах при движении вдоль стенки встречаются переходы с одного графенового слоя на другой. Наличие межслоевых контактов и высокая дефектность структуры нановолокон существенно ухудшает их физические характеристики.

История

Трудно говорить об истории нанотрубок и нановолокон отдельно, ведь эти продукты часто сопутствуют друг другу при синтезе. Одним из первых данных о получении углеродных нановолокон, вероятно, является патент от 1889 на получение трубчатых форм углерода, образующихся при пиролизе смеси СН4 и Н2 в железном тигле Хьюзом и Чамберсом. Они использовали смесь метана и водорода для выращивания углеродных нитей путем пиролиза газа с последующим осаждением углерода. Говорить о получении этих волокон наверняка, стало возможно гораздо позже, когда появилась возможность изучить их структуру с помощью электронного микроскопа. Первое наблюдение углеродных нановолокон с помощью электронной микроскопии было сделано в начале 1950-х годов советскими учеными Радушкевичем и Лукьяновичем, которые опубликовали статью в советском Журнале физической химии, в которой показали полые графитовые волокна углерода, которые составляли 50 нанометров в диаметре. В начале 1970-х годов, японским исследователям Кояме и Эндо удалось получить углеродные волокна осаждением из газовой фазы (VGCF) с диаметром 1 мкм и длиной более 1 мм. Позднее, в начале 1980-х, Тиббетс в США и Бениссад во Франции продолжили совершенствовать процесс получения углеродных волокон (VGCF). В США, более глубокие исследования, посвященные синтезу и свойствам этих материалов для практического применения, проводились Р. Терри К. Бейкером и были мотивированы необходимостью подавлять рост углеродных нановолокон из-за постоянных проблем вызванных накоплением материала в различных коммерческих процессах, особенно в области переработки нефти. Первая попытка коммерциализации углеродных волокон выращенных из газовой фазы была предпринята японской компанией Nikosso в 1991 году под торговой маркой Grasker, в том же году Иджима опубликовал свою знаменитую статью, сообщающую об открытии углеродных нанотрубок <#"justify">Получение

В настоящее время, в основном, используются синтезы на основе пиролиза углеводородов и возгонки и десублимации графита.

Возгонка-десублимация графита может быть реализована в нескольких вариантах:

электродуговой способ,
лучевое нагревание (использование солнечных концентраторов или лазерного излучения),
лазерно-термический,
нагревание электронным или ионным пучком,
возгонка в плазме,
резистивное нагревание.

Многие из указанных вариантов имеют свои разновидности. Иерархия части вариантов электродугового способа приведена на схеме:

В настоящее время наиболее распространённым является метод термического распыления графитовых электродов в плазме дугового разряда. Процесс синтеза осуществляется в камере, заполненной гелием под давлением около 500 мм рт. ст. При горении плазмы происходит интенсивное термическое испарение анода, при этом на торцевой поверхности катода образуется осадок, в котором формируются нанотрубки углерода. Максимальное количество нанотрубок образуется тогда, когда ток плазмы минимален и его плотность около 100 А/см2. В экспериментальных установках напряжение между электродами составляет около 15-25 В, ток разряда несколько десятков ампер, расстояние между концами графитовых электродов 1-2 мм. В процессе синтеза около 90% массы анода осаждается на катоде. Образующиеся многочисленные нанотрубки имеют длину около 40 мкм. Они нарастают на катоде перпендикулярно плоской поверхности его торца и собраны в цилиндрические пучки диаметром около 50 мкм.

Пучки нанотрубок регулярно покрывают поверхность катода, образую сотовую структуру. Содержание нанотрубок в углеродном осадке около 60%. Для разделения компонентов полученный осадок помещают в метанол и обрабатывают ультразвуком. В результате получается суспензия, которая после добавления воды подвергается разделению в центрифуге. Крупные частицы прилипают к стенкам центрифуги, а нанотрубки остаются плавающими в суспензии. Затем нанотрубки промывают в азотной кислоте и просушивают в газообразном потоке кислорода и водорода в соотношении 1:4 при температуре 7500 C в течение 5 минут. В результате такой обработки получается лёгкий пористый материал, состоящий из многочисленных нанотрубок со средним диаметром 20 нм и длиной 10 мкм. Пока максимальная достигнутая длина нановолокна - 1 см.

Пиролиз углеводородов

По выбору исходных реагентов и способам ведения процессов эта группа имеет значительно большее число вариантов, чем методы возгонки и десублимации графита. Она обеспечивает более четкое управление процессом образования УНТ, в большей степени подходит для крупномасштабного производства и позволяет производить не только сами углеродные наноматериалы, но и определенные структуры на подложках, макроскопические волокна, состоящие из нанотрубок, а также композиционные материалы, в частности, модифицированные углеродными УНТ углеродные волокна и углеродную бумагу, керамические композиты. С использованием недавно разработанной наносферной литографии удалось получить фотонные кристаллы из УНТ. Таким путем можно выделять УНТ определенного диаметра и длины.

К достоинствам пиролитического метода, кроме того, относится возможность его реализации для матричного синтеза, например с использованием пористых мембран из оксида алюминия или молекулярных сит. С помощью оксида алюминия удается получать разветвленные УНТ и мембраны из УНТ. Главными недостатками матричного метода являются высокая стоимость многих матриц, их малые размеры и необходимость применения активных реагентов и жестких условий для растворения матриц.

Чаще других для синтеза УНТ и УНВ используются процессы пиролиза трех углеводородов: метана, ацетилена и бензола, а также термическое разложение (диспропорционирование) СО. Метан, как и оксид углерода, не склонен к разложению при низких температурах (некаталитическое разложение метана начинается при ~900 оС), что позволяет синтезировать ОУНТ с относительно небольшим количеством примеси аморфного углерода. Оксид углерода не разлагается при низких температурах по другой причине: кинетической. Разница в поведении различных веществ видна на рис. 94.

К преимуществам метана перед другими углеводородами и оксидом углерода относится то, что его пиролиз с образованием УНТ или УНВ сочетается с выделением Н2 и может быть использован в уже действующих производствах Н2.

Катализаторы

Катализаторами процессов образования УНТ и УНВ служат Fe, Co и Ni; промоторами, которые вводятся в меньших количествах, выступают преимущественно Mo, W или Cr (реже - V, Mn, Pt и Pd), носителями катализаторов - нелетучие оксиды и гидроксиды металлов (Mg, Ca, Al, La, Si, Ti, Zr), твердые растворы, некоторые соли и минералы (карбонаты, шпинели, перовскиты, гидротальцит, природные глины, диатомиты), молекулярные сита (в частности, цеолиты), силикагель, аэрогель, алюмогель, пористый Si и аморфный C. При этом V, Cr, Mo, W, Mn и, вероятно, некоторые другие металлы в условиях проведения пиролиза находятся в виде соединений - оксидов, карбидов, металлатов и др.

В качестве катализаторов могут применяться благородные металлы (Pd, Ru, PdSe), сплавы (мишметалл, пермаллой, нихром, монель, нержавеющая сталь, Co-V, Fe-Cr, Fe-Sn, Fe-Ni-Cr, Fe-Ni-C, Co-Fe-Ni, твердый сплав Co-WC и др.), CoSi2 и CoGe2, LaNi5, MmNi5 (Mm - мишметалл), сплавы Zr и других гидридообразующих металлов. Напротив, Au и Ag ингибируют образование УНТ.

Катализаторы могут наноситься на кремний, покрытый тонкой оксидной пленкой, на германий, некоторые виды стекла и подложки из других материалов.

Идеальным носителем катализаторов считается пористый кремний, получаемый электрохимическим травлением монокристаллического кремния в растворе определенного состава. Пористый кремний может содержать микропоры (< 2 нм), мезопоры и макропоры (> 100 нм). Для получения катализаторов используют традиционные методы:

смешение (реже спекание) порошков;
напыление или электрохимическое осаждение металлов на подложку с последующим превращением сплошной тонкой пленки в островки наноразмеров (применяют также послойное напыление нескольких металлов;
химическое осаждение из газовой фазы;
окунание подложки в раствор;
нанесение суспензии с частицами катализатора на подложку;
нанесение раствора на вращающуюся подложку;
пропитка инертных порошков солями;
соосаждение оксидов или гидроксидов;
ионный обмен;
коллоидные методы (золь-гель процесс, метод обратных мицелл);
термическое разложение солей;
сжигание нитратов металлов.

Помимо описанных выше двух групп, разработано большое число других методов получения УНТ. Классифицировать их можно по используемым источникам углерода. Исходными соединениями служат: графит и другие формы твердого углерода, органические соединения, неорганические соединения, металлоорганические соединения. Графит может быть превращен в УНТ несколькими путями: интенсивным шаровым помолом с последующим высокотемпературным отжигом; электролизом расплавленных солей; расщеплением на отдельные графеновые листки и последующим самопроизвольным скручиванием этих листков. Аморфный углерод может быть превращен в УНТ при обработке в гидротермальных условиях. Из технического углерода (сажа) УНТ получались при высокотемпературной трансформации в присутствии катализаторов или без них, а также при взаимодействии с водяным паром под давлением. Нанотрубчатые структуры содержатся в продуктах вакуумного отжига (1000 оС) пленок алмазоподобного углерода в присутствии катализатора. Наконец, каталитическая высокотемпературная трансформация фуллерита С60 или его обработка в гидротермальных условиях также ведут к образованию УНТ.

Углеродные нанотрубки существуют в природе. Группа мексиканских исследователей обнаружила их в образцах нефти, извлеченных с глубины 5,6 км (Веласко-Сантос, 2003). Диаметр УНТ составлял от нескольких нанометров до десятков нанометров, длина достигала 2 мкм. Некоторые из них были заполнены различными наночастицами.

Очистка углеродных нанотрубок

Ни один из распространенных способов получения УНТ не позволяет выделить их в чистом виде. Примесями к НТ могут быть фуллерены, аморфный углерод, графитизированные частицы, частицы катализатора.

Применяют три группы методов очистки УНТ:

разрушающие,
неразрушающие,
комбинированные.

Разрушающие методы используют химические реакции, которые могут быть окислительными или восстановительными и основаны на различиях в реакционной способности различных углеродных форм. Для окисления используют либо растворы окислителей, либо газообразные реагенты, для восстановления - водород. Методы позволяют выделять УНТ высокой чистоты, но связаны с потерями трубок.

Неразрушающие методы включают экстрагирование, флокуляцию и селективное осаждение, микрофильтрацию с перекрестным током, вытеснительную хроматографию, электрофорез, селективное взаимодействие с органическими полимерами. Как правило, эти методы малопроизводительны и неэффективны.

Свойства углеродных нанотрубок

Механические.Нанотрубки, как было сказано, являются на редкость прочным материалом, как на растяжение, так и на изгиб. Более того, под действием механических напряжений, превышающих критические, нанотрубки не "рвутся", а перестраиваются. Основываясь на таком свойстве нанотрубок как высокая прочность, можно утверждать, что они являются наилучшим материалом для троса космического лифта на данный момент. Как показывают результаты экспериментов и численного моделирования, модуль Юнга однослойной нанотрубки достигает величин порядка 1-5 ТПа, что на порядок больше, чем у стали. Приведённый ниже график показывает сравнение однослойной нанотрубки и высокопрочной стали.

Трос космического лифта по подсчётам должен выдерживать механическое напряжение 62,5 ГПа

Диаграмма растяжения (зависимость механического напряжения ? от относительного удлинения ?)

Чтобы продемонстрировать существенное различие между самыми прочными на текущий момент материалами и углеродными нанотрубками, проведём следующий мысленный эксперимент. Представим, что, как это предполагалось ранее, тросом для космического лифта будет служить некая клиновидная однородная структура, состоящая из самых прочных на сегодняшний день материалов, то диаметр троса у GEO (geostationary Earth orbit) будет около 2 км и сузится до 1 мм у поверхности Земли. В этом случае общая масса составит 60*1010 тонн. Если бы в качестве материала использовались углеродные нанотрубки, то диаметр троса у GEO составил 0,26 мм и 0,15 мм у поверхности Земли, в связи с чем общая масса была 9,2 тонн. Как видно из вышеуказанных фактов, углеродное нановолокно - это как раз тот материал, который необходим при постройке троса, реальный диаметр которого составит около 0,75 м, чтобы выдержать также электромагнитную систему, использующуюся для движения кабины космического лифта.

Электрические.Вследствие малых размеров углеродных нанотрубок только в 1996 году удалось непосредственно измерить их удельное электрическое сопротивление четырёхконтактным способом.

На полированную поверхность оксида кремния в вакууме наносили золотые полоски. В промежуток между ними напыляли нанотрубки длиной 2-3 мкм. Затем на одну из выбранных для измерения нанотрубок наносили 4 вольфрамовых проводника толщиной 80 нм. Каждый из вольфрамовых проводников имел контакт с одной из золотых полосок. Расстояние между контактами на нанотрубке составляло от 0,3 до 1 мкм. Результаты прямого измерения показали, что удельное сопротивление нанотрубок может изменяться в значительных пределах - от 5,1*10-6 до 0,8 Ом/см. Минимальное удельное сопротивление на порядок ниже, чем у графита. Большая часть нанотрубок обладает металлической проводимостью, а меньшая проявляет свойства полупроводника с шириной запрещённой зоны от 0,1 до 0,3 эВ.

Французскими и российскими исследователями (из ИПТМ РАН, Черноголовка) было открыто ещё одно свойство нанотрубок, как сверхпроводимость. Они проводили измерения вольт-амперных характеристик отдельной однослойной нанотрубки диаметром ~1нм, свернутого в жгут большого числа однослойных нанотрубок, а также индивидуальных многослойных нанотрубок. Сверхпроводящий ток при температуре, близкой к 4К, наблюдался между двумя сверхпроводящими металлическими контактами. Особенности переноса заряда в нанотрубке существенно отличаются от тех, которые присущи обычным, трехмерным проводникам и, по-видимому, объясняются одномерным характером переноса.

Также де Гиром из Университета Лозанны (Швейцария) было обнаружено интересное свойство: резкое (около двух порядков величины) изменение проводимости при небольшом, на 5-10о, изгибе однослойной нанотрубки. Это свойство может расширить область применения нанотрубок. С одной стороны, нанотрубка оказывается готовым высокочувствительным преобразователем механических колебаний в электрический сигнал и обратно (фактически это - телефонная трубка длиной в несколько микрон и диаметром около нанометра), а, с другой стороны, это - практически готовый датчик мельчайших деформаций. Такой датчик мог бы найти применение в устройствах, контролирующих состояние механических узлов и деталей, от которых зависит безопасность людей, например, пассажиров поездов и самолетов, персонала атомных и тепловых электростанций и т. п.

Капиллярные. Как показали эксперименты, открытая нанотрубка обладает капиллярными свойствами. Чтобы открыть нанотрубку, надо удалить верхнюю часть - крышечку. Один из способов удаления заключается в отжиге нанотрубок при температуре 8500 C в течение нескольких часов в потоке углекислого газа. В результате окисления около 10% всех нанотрубок оказываются открытыми. Другой способ разрушения закрытых концов нанотрубок - выдержка в концентрированной азотной кислоте в течение 4,5 часов при температуре 2400 C. В результате такой обработки 80% нанотрубок становятся открытыми.

Первые исследования капиллярных явлений показали, что жидкость проникает внутрь канала нанотрубки, если её поверхностное натяжение не выше 200 мН/м. Поэтому для ввода каких-либо веществ внутрь нанотрубок используют растворители, имеющие низкое поверхностное натяжение. Так, например, для ввода в канал нанотрубки некоторых металлов используют концентрированную азотную кислоту, поверхностное натяжение которой невелико (43 мН/м). Затем проводят отжиг при 4000 C в течение 4 часов в атмосфере водорода, что приводит к восстановлению металла. Таким образом были получены нанотрубки, содержащие никель, кобальт и железо.

Наряду с металлами углеродные нанотрубки могут заполняться газообразными веществами, например водородом в молекулярном виде. Эта способность имеет практическое значение, ибо открывает возможность безопасного хранения водорода, который можно использовать в качестве экологически чистого топлива в двигателях внутреннего сгорания. Также ученые смогли поместить внутрь нанотрубки целую цепочку из фуллеренов с уже внедренными в них атомами гадолиния(см. Рис.5).

Рис. 5. Внутри C60 внутри однослойной нанотрубки

Капиллярные эффекты и заполнение нанотрубок

нанотрубка углеродный пиролиз электродуговой

Вскоре после открытия углеродных нанотрубок внимание исследователей привлекла возможность заполнения нанотрубок различными веществами, что не только представляет научный интерес, но также имеет большое значение для прикладных задач, поскольку нанотрубку, заполненную проводящим, полупроводящим или сверхпроводящим материалом, можно рассматривать как наиболее миниатюрный из всех известных к настоящему времени элементов микроэлектроники. Научный интерес к данной проблеме связан с возможностью получения экспериментально обоснованного ответа на вопрос: при каких минимальных размерах капиллярные явления сохраняют свои особенности, присущие макроскопическим объектам? Впервые данная проблема рассмотрена в задачи о втягивании молекулы НР внутрь нанотрубок под действием поляризационных сил. При этом показано, что капиллярные явления, приводящие к втягиванию жидкостей, смачивающих внутреннюю поверхность трубки, внутрь капилляра, сохраняют свою природу при переходе к трубкам нанометрового диаметра.

Капиллярные явления в углеродных нанотрубках впервые осуществлены экспериментально в работе, где наблюдался эффект капиллярного втягивания расплавленного свинца внутрь нанотрубок. В этом эксперименте электрическая дуга, предназначенная для синтеза нанотрубок зажигалась между электродами диаметром 0,8 и длиной 15 см при напряжении 30 В и токе 180 - 200 А. Образующийся на поверхности катода в результате термического разрушения поверхности анода слой материала высотой 3-4 см извлекался из камеры и выдерживался в течение 5 ч при Т = 850° С в потоке углекислого газа. Эта операция, в результате которой образец потерял около 10% массы, способствовала очистке образца от частиц аморфного графита и открытию нанотрубок, находящихся в осадке. Центральная часть осадка, содержащего нанотрубки, помещалась в этанол и обрабатывалась ультразвуком. Диспергированный в хлороформе продукт окисления наносился на углеродную ленту с отверстиями для наблюдения с помощью электронного микроскопа. Как показали наблюдения, трубки, не подвергавшиеся обработке, имели бесшовную структуру, головки правильной формы и диаметр от 0,8 до 10 нм. В результате окисления около 10% нанотрубок оказались с поврежденными шапочками, а часть слоев вблизи вершины была содрана. Предназначенный для наблюдений образец, содержащий нанотрубки, заполнялся в вакууме каплями расплавленного свинца, которые получали в результате облучения металлической поверхности электронным пучком. При этом на внешней поверхности нанотрубок наблюдались капельки свинца размером от 1 до 15 нм. Нанотрубки отжигались в воздухе при Т = 400°С (выше температуры плавления свинца) в течение 30 мин. Как показывают результаты наблюдений, выполненных с помощью электронного микроскопа, часть нанотрубок после отжига оказалась заполненной твердым материалом. Аналогичный эффект заполнения нанотрубок наблюдался при облучении головок трубок, открывающихся в результате отжига, мощным электронным пучком. При достаточно сильном облучении материал вблизи открытого конца трубки плавится и проникает внутрь. Наличие свинца внутри трубок установлено методами рентгеновской дифракции и электронной спектроскопии. Диаметр самого тонкого свинцового провода составлял 1,5 нм. Согласно результатам наблюдений число заполненных нанотрубок не превышало 1%.

Репетиторство

Нужна помощь по изучению какой-либы темы?

Наши специалисты проконсультируют или окажут репетиторские услуги по интересующей вас тематике.
Отправь заявку с указанием темы прямо сейчас, чтобы узнать о возможности получения консультации.

Энергетика является важной отраслью промышленности, которая играет огромную роль в жизни человека. Энергетическое состояние в стране зависит от работы многих ученых в данной отрасли. На сегодняшний день они занимаются поиском Для этих целей они готовы использовать все что угодно, начиная солнечным светом и водой, заканчивая энергией воздуха. То оборудование, которое способно вырабатывать энергию из окружающей среды, очень ценится.

Общие сведения

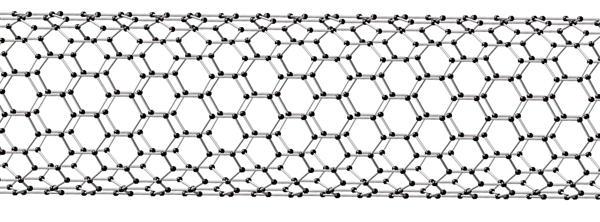

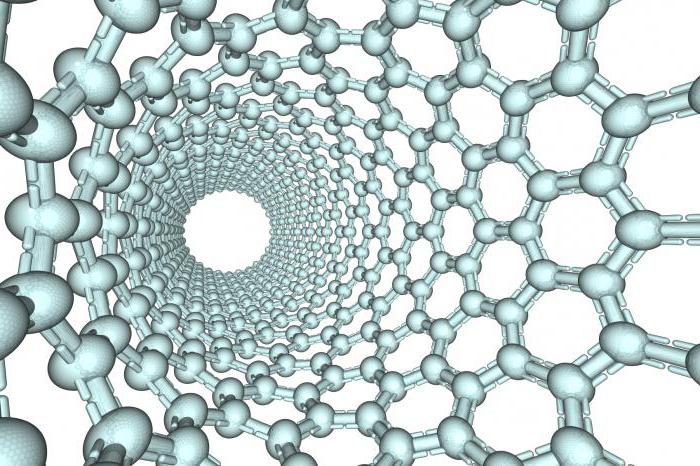

Углеродные нанотрубки — это протяженные свернутые графитовые плоскости, имеющие цилиндрическую форму. Как правило, толщина их достигает нескольких десятков нанометров, с длиной в несколько сантиметров. На конце нанотрубок образуется сферическая головка, которая является одной из частей фуллерена.

Существуют такие типы углеродных нанотрубок: металлические и полупроводниковые. Главным их отличием является проводимость тока. Первый вид может проводить ток при температуре, равной 0ºС, а второй — только при повышенных температурах.

Углеродные нанотрубки: свойства

Большинство современных направлений, таких как прикладная химия или нанотехнологии, связаны с нанотрубками, которые имеют углеродную каркасную структуру. Что это такое? Под данной структурой подразумевают большие молекулы, связанные между собой только атомами углерода. Углеродные нанотрубки, свойства которых основаны на замкнутом виде оболочки, очень ценятся. Кроме того, данные образования имеют цилиндрическую форму. Такие трубки могут получаться путем сворачивания графитового листа, либо расти из определенного катализатора. Углеродные нанотрубки, фото которых представлены ниже, имеют необычную структуру.

Они бывают разных форм и размеров: однослойные и многослойные, прямые и извилистые. Несмотря на то, что нанотрубки выглядят довольно хрупкими, они являются прочным материалом. В результате многих исследований было выяснено, что им присущи такие свойства, как растяжение и изгиб. При действии серьезных механических нагрузок, элементы не рвутся и не ломаются, то есть могут подстраиваться под разное напряжение.

Токсичность

В результате множественных исследований было выяснено, что углеродные нанотрубки могут вызывать такие же проблемы, как и асбестовые волокна, то есть возникают различные злокачественные опухоли, а также рак легких. Степень отрицательного влияния асбеста зависит от типа и толщины его волокон. Так как углеродные нанотрубки имеют маленький вес и размеры, они легко попадают в организм человека вместе с воздухом. Далее, они попадают в плевру и входят в грудную клетку, и со временем вызывают различные осложнения. Ученые провели эксперимент, и добавили в пищу мышей частички нанотрубок. Изделия малого диаметра практически не задерживались в организме, а вот более крупные — впивались в стенки желудка и вызывали различные заболевания.

Методы получения

На сегодняшний день существуют следующие методы получения углеродных нанотрубок: дуговой заряд, абляция, осаждение из газовой фазы.

Электродуговой разряд. Получение (углеродные нанотрубки описываются в данной статье) в плазме электрического заряда, который горит с применением гелия. Такой процесс может выполняться при помощи специального технического оборудования для получения фуллеренов. Но при данном способе используются другие режимы горения дуги. Например, понижается, а также используют катоды огромных толщин. Для создания атмосферы из гелия необходимо повысить давление этого химического элемента. Углеродные нанотрубки получаются методом распыления. Чтобы их количество увеличилось, необходимо ввести в графитовый стержень катализатор. Чаще всего это смесь разных групп металла. Далее, происходит изменение давления и способа распыления. Таким образом, получается катодный осадок, где и образуются углеродные нанотрубки. Готовые изделия растут перпендикулярно от катода и собираются в пучки. Они имеют длину 40 мкм.

Аблясация. Такой способ был изобретен Ричардом Смалли. Суть его состоит в том, чтобы испарять разные графитовые поверхности в реакторе, работающем при высоких температурах. Углеродные нанотрубки образуются в результате испарения графита на нижней части реактора.

Охлаждение и сбор их происходит при помощи охлаждающей поверхности. Если в первом случае, количество элементов было равно 60%, то при данном способе цифра увеличилась на 10%. Стоимость метода лазерной абсоляции дороже, чем все остальные. Как правило, получают однослойные нанотрубки благодаря изменению температуры реакции.

Осаждение из газовой фазы. Метод осаждения паров углерода был изобретен в конце 50-х годов. Но никто даже и не предполагал, что с помощью него можно получать углеродные нанотрубки. Итак, для начала необходимо подготовить поверхность с катализатором. В качестве него могут служить мелкие частицы разных металлов, например, кобальта, никеля и многих других. Нанотрубки начинают появляться из слоя катализатора. Их толщина напрямую зависит от размера катализирующего металла. Поверхность нагревается до высоких температур, а затем происходит подвод газа, содержащего углерод. Среди них - метан, ацетелен, этанол и т. д. В качестве дополнительного технического газа служит аммиак. Данный способ получения нанотрубок является самым распространенным. Сам процесс происходит на различных промышленных предприятиях, благодаря чему затрачивается меньше финансовых средств для изготовления большого количества трубок. Еще одним преимуществом такого метода является то, что вертикальные элементы могут получиться из любых частиц металла, служащих катализатором. Получение (углеродные нанотрубки описываются со всех сторон) стало возможным благодаря исследованиям Суоми Ииджима, который наблюдал под микроскопом за их появлением в результате синтеза углерода.

Основные виды

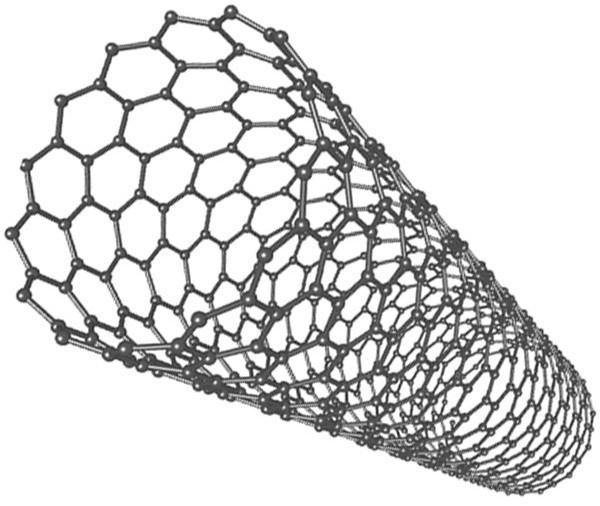

Углеродные элементы классифицируют по количеству слоев. Самый простой вид — одностенные углеродные нанотрубки. Каждая из них имеет толщину примерно 1 нм, причем их длина может быть намного больше. Если рассматривать строение, то изделие выглядит как обертывание графита с помощью шестиугольной сетки. В ее вершинах расположены атомы углерода. Таким образом, трубка имеет форму цилиндра, у которого нет швов. Верхняя часть устройств закрывается крышками, состоящими из молекул фуллерена.

Следующий вид — многослойные углеродные нанотрубки. Они состоят из нескольких слоев графита, которые сложены в форму цилиндра. Между ними выдерживается расстояние в 0,34 нм. Структуру данного типа описывают с помощью двух способов. По первому, многослойные трубки — это несколько вложенных друг в друга однослойных трубок, что похоже на матрешку. По второму, многослойные нанотрубки представляют собой лист графита, который несколько раз оборачивается вокруг себя, что похоже на свернутую газету.

Углеродные нанотрубки: применение

Элементы являются абсолютным новым представителем класса наноматериалов.

Как говорилось ранее, они имеют каркасную структуру, которая по свойствам отличается от графита или алмаза. Именно поэтому и применяются гораздо чаще, чем остальные материалы.

Благодаря таким характеристикам, как прочность, изгиб, проводимость, используются во многих областях:

в качестве добавок к полимерам;
катализатором для осветительных устройств, а также плоских дисплеев и трубок в телекоммуникационных сетях;
в качестве поглотителя электромагнитных волн;
для преобразования энергии;
изготовления анодов в различных видах батареек;
хранения водорода;
изготовления датчиков и конденсаторов;
производства композитов и усиления их структуры и свойств.

На протяжении многих лет углеродные нанотрубки, применение которых не ограничивается одной определенной отраслью, используются в научных исследованиях. Такой материал имеет слабые позиции на рынке, так как существуют проблемы с масштабным производством. Еще одним важным моментом является большая стоимость углеродных нанотрубок, которая составляет примерно 120 долларов за один грамм такого вещества.

Они применяются как основной элемент для производства многих композитов, которые используются для изготовления многих спортивных товаров. Еще одна отрасль —автомобилестроение. Функционализация углеродных нанотрубок в данной области сводится к наделению полимеров проводящими свойствами.

Коэффициент теплопроводности нанотрубок достаточно высок, поэтому их можно использовать в качестве охлаждающего устройства для различного массивного оборудования. Также из них изготавливают наконечники, которые присоединяются к зондовым трубам.

Важнейшей отраслью применения являются компьютерные технологии. Благодаря нанотрубкам создаются особо плоские дисплеи. При помощи их можно существенно уменьшить габаритные размеры самого компьютера, а также увеличить его технические показатели. Готовое оборудование будет в несколько раз превосходить нынешние технологии. На основе этих исследований можно создать высоковольтные кинескопы.

Со временем, трубки будут использоваться не только в электронике, но и медицинских и энергетических сферах.

Производство

Углеродные трубки, производство которых распределено между двумя их видами, распределено неравномерно.

То есть, MWNT изготовляют намного больше, чем SWNT. Второй вид делают в случае острой необходимости. Различные фирмы постоянно производят углеродные нанотрубки. Но спросом они практически не пользуются, так как их стоимость завышена.

Лидеры производства

На сегодня ведущее место в производстве углеродных нанотрубок занимают страны Азии, которых выше в 3 раза, чем в других странах Европы и Америки. В частности, изготовлением MWNT занимается Япония. Но другие страны, такие как Корея и Китай, никак не уступают в этом показателе.

Производство в России

Отечественное производство углеродных нанотрубок существенно отстает от других стран. На самом деле все зависит от качества проводимых исследований в данной области. Здесь не выделяется достаточно финансовых средств для создания научно-технологических центров в стране. Многие люди не воспринимают разработки в области нанотехнологий, потому что не знают, как это можно использовать в промышленности. Поэтому переход экономики на новую тропу проходит довольно сложно.

Поэтому президентом России был издан указ, в котором указываются пути развития различных областей нанотехнологий, в том числе и углеродных элементов. Для этих целей была создана особая программа развития и технологий.

Чтобы все пункты приказа выполнялись, была создана компания «Роснанотех». На ее функционирование была выделена существенная сумма из государственного бюджета. Именно она должна контролировать процесс разработки, производства и внедрения в промышленную сферу углеродных нанотрубок. Выделенная сумма потратится на создание различных научно-исследовательских институтов и лабораторий, а также позволит укрепить уже существующие наработки отечественных ученых. Также эти средства пойдут на закупку высококачественного оборудования для получения углеродных нанотрубок. Стоит также позаботиться о тех приспособлениях, которые будут защищать здоровье человека, так как данный материал вызывает множество болезней.

Как говорилось ранее, вся проблема состоит в привлечении средств. Большинство инвесторов не хотят вкладываться в научные разработки, тем более на длительное время. Все бизнесмены хотят видеть прибыль, но наноразработки могут идти годами. Именно это отталкивает представителей малого и среднего бизнеса. Кроме того, без государственного инвестирования не получится в полной мере запустить производство наноматериалов.

Еще одной проблемой является отсутствие правовой базы, так как нет промежуточного звена между разными ступенями бизнеса. Поэтому углеродные нанотрубки, производство в России которых не востребовано, требуют не только финансовых, но и умственных вложений. Пока РФ далека от стран Азии, которые являются ведущими в разработке нанотехнологий.

На сегодняшни день разработками в данной отрасли занимаются на химических факультетах различных университетов Москвы, Тамбова, Санкт-Петербурга, Новосибирска и Казани. Ведущими производителями углеродных нанотрубок являются фирма «Гранат» и тамбовский завод «Комсомолец».

Положительные и отрицательные стороны

Среди достоинств можно выделить особые свойства углеродных нанотрубок. Они являются прочным материалом, который под действием механических воздействий не разрушается. Кроме того, они хорошо работают на изгиб и растяжения. Это стало возможным благодаря замкнутой каркасной структуре. Их применение не ограничивается одной отраслью. Трубки нашли применение в автомобилестроении, электронике, медицине и энергетике.

Огромным недостатком является негативное воздействие на здоровье человека.

Частички нанотрубок, попадая в организм человека, приводят к возникновению злокачественных опухолей и рака.

Существенной стороной является финансирование этой отрасли. Многие люди не хотят вкладываться в науку, так как для получения прибыли необходимо много времени. А без функционирования научно-исследовательских лабораторий развитие нанотехнологий невозможно.

Заключение

Углеродные нанотрубки играют важную роль в инновационных технологиях. Многие специалисты прогнозируют рост данной отрасли в ближайшие годы. Будет наблюдаться значительный рост производственных возможностей, что приведет к снижению стоимости на товар. С уменьшением цены, трубки будут пользоваться огромным спросом, и станут незаменимым материалом для многих устройств и оборудования.

Итак, мы выяснили, что собой представляют данные изделия.

Однослойные углеродные нанотрубки были открыты в 1993 году. Одновременно вышли две статьи в одном выпуске журнала Nature , в которых исследователи из Японии Ичихаши и Сумио Ииджима, а также ученые из IBM опубликовали результаты о возможности синтеза однослойных углеродных нанотрубок с использованием металлических катализаторов. Углеродные нанотрубки являются чемпионами, рекордсменами среди других материалов.

Рассмотрим физические свойства. Проводимость. Электрическая проводимость углеродных нанотрубок гораздо выше, чем у меди и серебра. Кроме того, на расстоянии нескольких микрометров наблюдается баллистическая проводимость. С другой стороны, углеродные нанотрубки - это замечательный полупроводниковый материал, который по своим характеристикам может сравниться с кремнием. С использованием однослойных углеродных нанотрубок можно получить транзисторы, в которых подвижность носителей заряда значительно превышает подвижность в традиционных кремниевых транзисторах. Кроме того, однослойные нанотрубки позволяют получить транзисторы на гибких и прозрачных подложках. Однослойные углеродные нанотрубки обладают замечательными тепловыми свойствами, лучшими, чем те, что у алмаза: тепловая проводимость в трубках примерно в 2 раза выше. Кроме того, однослойные углеродные нанотрубки - это эффективный полевой эмиттер холодных электронов.

Термическая устойчивость углеродных нанотрубок довольно высока: можно, не боясь разрушить их, нагревать до 1500 градусов Цельсия, в то время как их основной конкурент - органические проводники - начинают разрушаться уже при температуре около 150 градусов Цельсия. Углеродные нанотрубки очень легкий материал. С другой стороны, они обладают высокой удельной прочностью - в 25 раз выше, чем у высокопрочной стали. Это чуть ли не единственный материал, из которого можно было бы создать космический лифт, связав вращающийся на геостационарной орбите спутник с Землей, в виде троса, на котором можно было бы поднимать грузы в космос. Добавки углеродных нанотрубок в полимеры позволяют получить композиты, в которых изменяются механические свойства, получаются очень прочные композиционные материалы, в которых варьируется и электрическая проводимость. Если материал покрыть слоем углеродных нанотрубок, то можно получить слой, который будет защищать и экранировать материал от электромагнитных волн.

Что можно сказать об энергетических применениях: углеродные нанотрубки можно использовать в качестве анода в литиевых батареях, в качестве суперконденсаторов, и, кроме того, они являются эффективными элементами в солнечных батареях - на красителях, а также на гетеропереходах, где кремниевый π-слой был замещен однослойными нанотрубками. Кроме того, из углеродных нанотрубок возможно сделать различные газовые и оптические сенсоры довольно широкого спектрального диапазона. Углеродные нанотрубки можно использовать в качестве прозрачных электродов и транзисторов. Об этом мне хотелось бы рассказать немного поподробнее, но позднее.

Хотелось бы поговорить о проводимости углеродных нанотрубок. Как я уже говорил, однослойные углеродные нанотрубки являются одновременно и хорошим металлическим проводником, и замечательным полупроводником. Тип проводимости определяется группой симметрии. Если мы знаем индексы хиральности, то можем предсказать металлические свойства углеродной нанотрубки. Если разность этих индексов равна 0 или кратна 3, мы получаем углеродные нанотрубки, которые обладают металлическими свойствами, в то время как все остальные нанотрубки будут полупроводниковыми. Очевидно, что 1/3 углеродных нанотрубок являются металлическими и 2/3 - полупроводниковыми. К сожалению, ни один из методов, существующих в настоящее время, не позволяет синтезировать углеродные нанотрубки с определенной хиральностью. Что говорить о хиральности - невозможно получить углеродные нанотрубки даже с определенной металличностью.

По способам атомизации углерода все методы синтеза углеродных нанотрубок можно разделить на физические и химические. Физический метод основан на испарении и сублимации углерода. Мы знаем, что графит обладает очень низким давлением насыщенных паров, поэтому для того, чтобы испарить графит, его необходимо нагреть до температуры выше 3000 кельвинов. Для этого можно использовать солнечную энергию, индукционное нагревание, лазерную абляцию или электродуговой разряд. Этот метод был очень популярен на заре исследования углеродных нанотрубок, однако высокие температуры, к сожалению, не позволяют контролировать свойства полученного материала. Поэтому в последнее время наблюдается тенденция к исследованию однослойных углеродных нанотрубок - точнее, методов их получения - химическими методами. Этот метод основан на разложении углеродных соединений - это могут быть углеводороды, спирты, кетоны, любая органика, монооксид углерода.

В свою очередь, химические методы я бы разделил на синтез углеродных нанотрубок на подложках и в газовой фазе. Синтез углеродных нанотрубок на подложках - это наиболее распространенный метод. Он позволяет получить углеродные нанотрубки: можете взять инертную подложку, сформировать на ней наночастицы катализатора, поместить такую подложку в реактор на определенное время (обычно это 5, 10, 20 или 30 минут), после чего наслаждаться в электронном микроскопе картинками, полученными на вашей подложке. С другой стороны, аэрозольный метод не основан на использовании подложки, а все процессы образования углеродных нанотрубок происходят в газовой фазе. Здесь наблюдается серьезное ограничение по времени, так как между вводом и выходом пара в реактор проходит порядка 10–12 секунд. За это время должно произойти все: распад прекурсора - катализатора (обычно в таких методах используют либо пентакарбонил железа, либо ферроцен), затем образование каталитических частиц нанометрового размера, от 1 до 5 нанометров, распад или разложение углеродных компонентов на поверхности катализатора и рост углеродных нанотрубок. На все отводится 12 секунд.

Аэрозольный метод исследования углеродных нанотрубок впервые был предложен в 1999 году в Хьюстонском университете. Я тоже занимаюсь синтезом углеродных нанотрубок именно аэрозольным методом уже около 13 лет. Я считаю, что этот метод является наиболее перспективным из всех, так как позволяет получить высококачественные углеродные нанотрубки без неиспользованных каталитических частиц, без аморфного углерода, то есть продукт, который при выходе из реактора готов к повсеместному использованию. После реактора углеродные нанотрубки осаждаются на фильтр. Затем их можно перенести на любую другую подложку. Процесс этот занимает буквально считаные секунды, но позволяет очень быстро получить высококачественные прозрачные электроды.

В наших работах мы использовали углеродные нанотрубки во многих сферах, начиная с фильтров и кончая электроникой. Приведу несколько примеров. Аэрозольные фильтры. Через пленку из углеродных нанотрубок газовый поток, содержащий аэрозольные частицы, от которых мы хотим избавиться, проходит довольно легко, не создавая сопротивления. Кроме того, нанопоры позволяют фильтровать практически все объекты. Мы замерили характеристики такого фильтра и получили, что добротность фильтров, сделанных из однослойных углеродных нанотрубок, на порядок выше, чем у коммерческих имеющихся аналогов. Кроме того, мы использовали углеродные нанотрубки в качестве электрохимических сенсоров - стандартные испытания на допамин позволили нам определить уровень чувствительности менее 100 миллинаномолей в довольно широком диапазоне - примерно 4 порядка по концентрации. Пленка из углеродных нанотрубок является замечательным лазерным поглотителем, который позволяет получить 200-фемтосекундные импульсы. Кроме того, углеродные нанотрубки могут использоваться в качестве расходомера, нагревателя воздуха, лампы накаливания и в других приборах. Мы создали в том числе термоакустический громкоговоритель, используя свободно подвешенные углеродные нанотрубки. Кроме этого, замечательными свойствами обладают прозрачные электроды, которые, я считаю, скоро появятся на рынке, потому что прозрачные электроды, сделанные на основе однослойных углеродных нанотрубок, обладают замечательными характеристиками, сравнимыми с оксидом индия, легированным оловом.

Однослойные углеродные нанотрубки могут использоваться и, скорее всего, будут использоваться в электронике в виде прозрачных электродов. По-английски это называется ITO-replacement - замещение оксида индия, легированного оловом, это материал, который используется в 75% мобильных телефонов и гаджетов. Известно, что индий является редкоземельным материалом, кроме того, оксид индия, легированный оловом, довольно хрупкий материал, который не может использоваться для гибкой и прозрачной электроники, в то время как однослойные углеродные нанотрубки, точнее пленки из них, можно сгибать в несколько десятков тысяч раз практически без изменения поверхностного сопротивления. Кроме того, из нашего материала можно сделать тонкопленочные полевые транзисторы, которые обладают замечательными характеристиками на уровне традиционных кремниевых технологий, а иногда и превышающими их, с отношением тока включения и выключения 106 и 108 и с подвижностью носителей зарядов порядка 1000 и более квадратных сантиметров на вольт на секунду.

Аэрозольный метод синтеза углеродных нанотрубок и приготовление пленок, осажденных на фильтр, представляет собой уникальную возможность приготовления компонентов для гибкой и прозрачной электроники. Осаждение происходит при комнатной температуре, эта технология не требует вакуума, она довольно быстрая и дешевая. Нашей целью является создание крупнотоннажного производства углеродных нанотрубок с возможностью использования рулонной технологии для использования в гибкой и прозрачной электронике.
